legend—修改图标图例的形状及大小

前一篇教程我们讲了ECharts中的一些常用的属性，下面我们来通过设置这些属性来修改legend的样式。

默认图标图例

以我们之前写过的树懒课堂总部一周气温变化这个实例为例：

完整代码如下：

<html>
  <head>
    <script src="echarts.js"></script>
  </head>
  <body>
    <!-- 为ECharts准备一个具备大小（宽高）的Dom -->
    <div id="main" style="width: 600px;height:400px;"></div>
    <script type="text/javascript">
      // 基于准备好的dom，初始化echarts实例
      var myChart = echarts.init(document.getElementById('main'));

      // 指定图表的配置项和数据
      var option = {
        title: {
          text: '树懒课堂总部一周气温变化', //标题
          subtext: '纯属虚构' //子标题
        },
        tooltip: {//提示框，鼠标悬浮交互时的信息提示
          trigger: 'item'//值为axis显示该列下所有坐标轴对应数据，值为item时只显示该点数据
        },
        legend: { //图例，每个图表最多仅有一个图例
          data: ['最高气温', '最低气温']
        },
        toolbox: {//工具栏
          show: true,
          feature: {
            mark: {
              show: true
            },
            dataView: { //数据视图
              show: true,
              readOnly: false//是否只读
            },
            magicType: {//切换图表
              show: true,
              type: ['line', 'bar', 'stack', 'tiled']//图表
            },
            restore: {//还原原始图表
              show: true
            },
            saveAsImage: {//保存图片
              show: true
            }
          }
        },
        calculable: true,//是否启用拖拽重计算特性
        xAxis: [{
          type: 'category',  //坐标轴类型，横轴默认为类目型'category'
          boundaryGap: false,
          data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']//数据项
        }],
        yAxis: [{
          type: 'value', //坐标轴类型，纵轴默认为数值型'value'
          axisLabel: {
            formatter: '{value} °C' //加上单位
          }
        }],
        series: [{//设置图表数据
          name: '最高气温', //系列名称，如果启用legend，该值将被legend.data索引相关
          type: 'line',//图表类型
          data: [11, 11, 15, 13, 12, 13, 10],
          markPoint: {  //系列中的数据标注内容
            data: [{
              type: 'max',
              name: '最大值'
            },
            {
              type: 'min',
              name: '最小值'
            }]
          },
          markLine: {//系列中的数据标线内容
            data: [{
              type: 'average',
              name: '平均值'
            }]
          }
        },
        {
          name: '最低气温',
          type: 'line',
          data: [1, -2, 2, 5, 3, 2, 0],
          markPoint: {
            data: [{
              name: '周最低',
              value: -2,
              xAxis: 1,
              yAxis: -1.5
            }]
          },
          markLine: {
            data: [{
              type: 'average',
              name: '平均值'
            }]
          }
        }]
      };
      // 使用刚指定的配置项和数据显示图表。
      myChart.setOption(option);</script>
  </body>
</html>

其中与图例组件legend有关的为如下代码，提示框即鼠标悬浮交互时的信息提示
legend: { //图例，每个图表最多仅有一个图例
          data: ['最高气温', '最低气温']
        },

上述代码只设置了data。

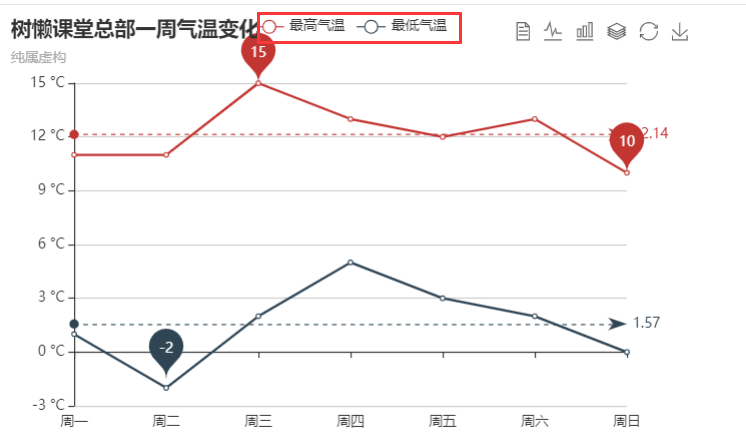

效果如下图红框所示：

从代码中我们可以得知：图标图例并未设置，所以上图中显示的是默认的图标图例。

那么我们如何将图标图例修改成我们想要的图标图例呢？

设置图标图例形状的方法及对应参数的作用

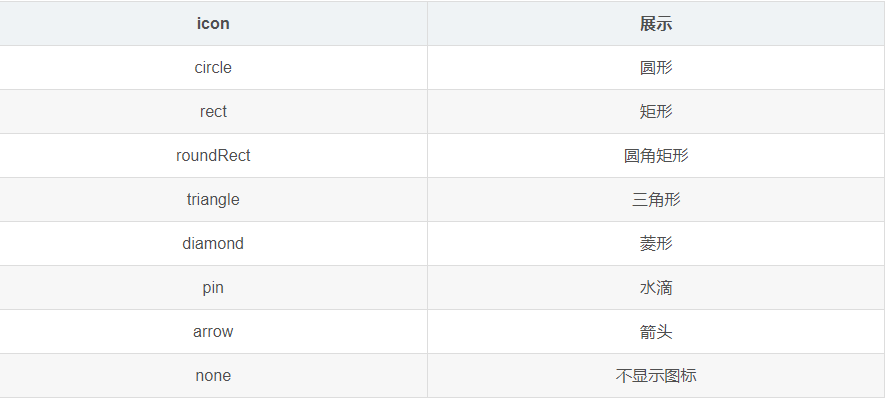

ECharts提供了一些自带的图标形状：

我们可以通过设置icon属性进行设置。

下面我们来试一试

将树懒课堂总部一周气温变化这个实例中的与legend有关的代码替换为如下代码：

legend: { //图例，每个图表最多仅有一个图例
          itemHeight: 14,
          itemWidth: 14,
          data: [
            {
              name: '最高气温',
              icon: 'rect',
            },
            {
              name: '最低气温',
              icon: 'rect',
            }
          ]
        },

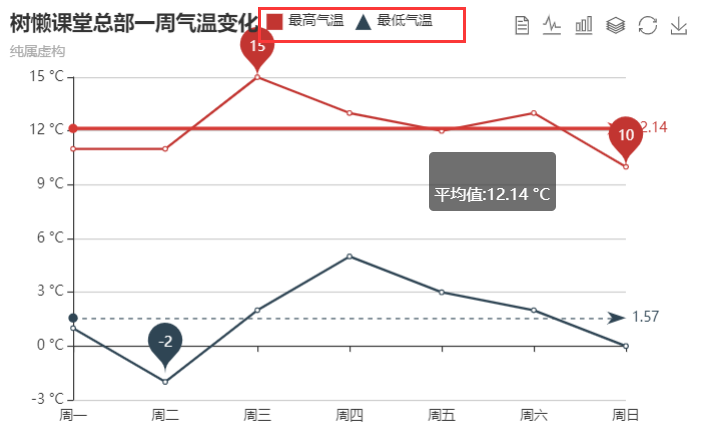

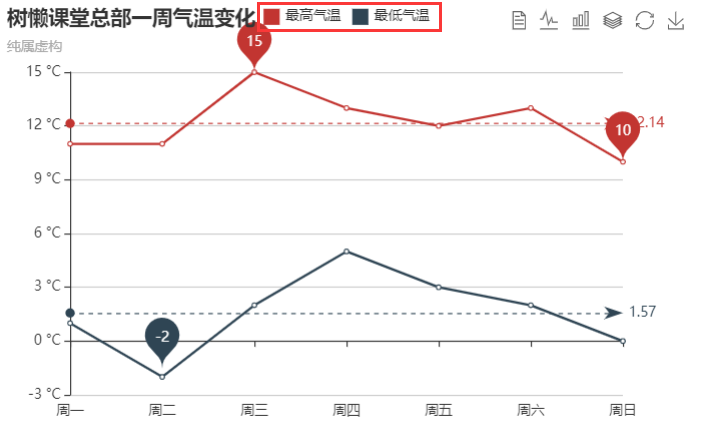

修改后效果如红框所示：

rect对应矩形，故修改后的图标图例为矩形。

我们也可以将图标图例改为其他形状：

三角形 triangle:

单独设置图例

使各自的图标图例不一样

我们也可以单独设置图例，使各自的图标图例不一样。

将树懒课堂总部一周气温变化这个实例中的与legend有关的代码替换为如下代码：

        legend: { //图例，每个图表最多仅有一个图例
          itemHeight: 14,
          itemWidth: 14,
          data: [
            {
              name: '最高气温',
              icon: 'rect',
            },
            {
              name: '最低气温',
              icon: 'triangle',
            }
          ]
        },

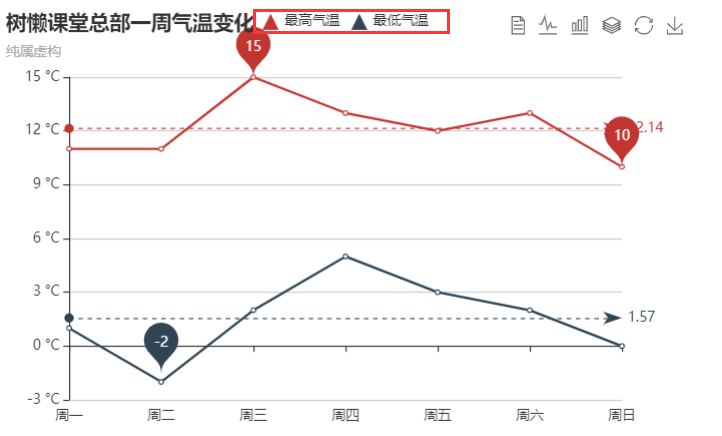

效果如下图所示：

设置图标图例大小

我们也可以通过设置legend.Width、legend.Height的值来修改图标图例的高度和宽度。
legend. Width、legend. Height默认自适应。

将树懒课堂总部一周气温变化这个实例中的与legend有关的代码替换为如下代码：

legend: { //图例，每个图表最多仅有一个图例
          itemHeight: 24,
          itemWidth: 24,
          data: [
            {
              name: '最高气温',
              icon: 'rect',
            },
            {
              name: '最低气温',
              icon: 'triangle',
            }
          ]
        },

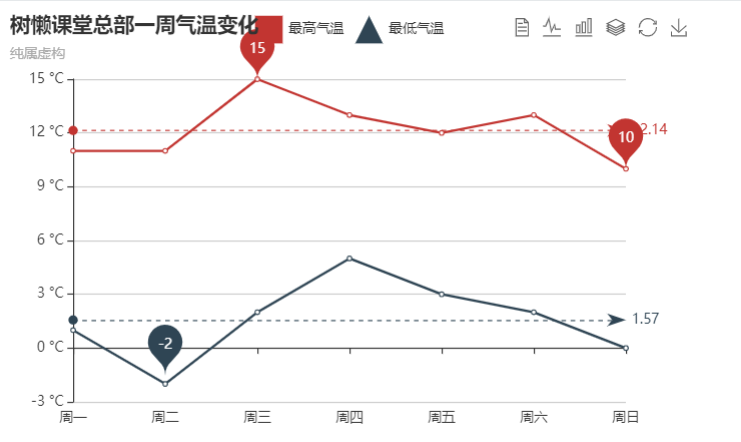

效果如下图所示：
