数据到图形的映射（多维）

维度（dimension）

介绍 encode 之前，首先要介绍“维度（dimension）”的概念。

常用图表所描述的数据大部分是“二维表”结构，上述的例子中，我们都使用二维数组来容纳二维表。现在，当我们把系列（series）对应到“列”的时候，那么每一列就称为一个“维度（dimension）”，而每一行称为数据项（item）。反之，如果我们把系列（series）对应到表行，那么每一行就是“维度（dimension）”，每一列就是数据项（item）。
维度可以有单独的名字，便于在图表中显示。维度名（dimension name）可以在定义在 dataset 的第一行（或者第一列）。
大多数情况下，我们并不需要去设置维度类型，因为会自动判断。但是如果因为数据为空之类原因导致判断不足够准确时，可以手动设置维度类型。

Encode

了解了维度的概念后，我们就可以使用 encode 来做映射。

实例

我们常用图表所描述的数据大部分是”二维表”结构，故我们以二维数据为例

我们可以使用 series.encode 属性将对应的数据映射到坐标轴（如 X、Y 轴）：

我们以树懒课堂总部楼下超市统计为例

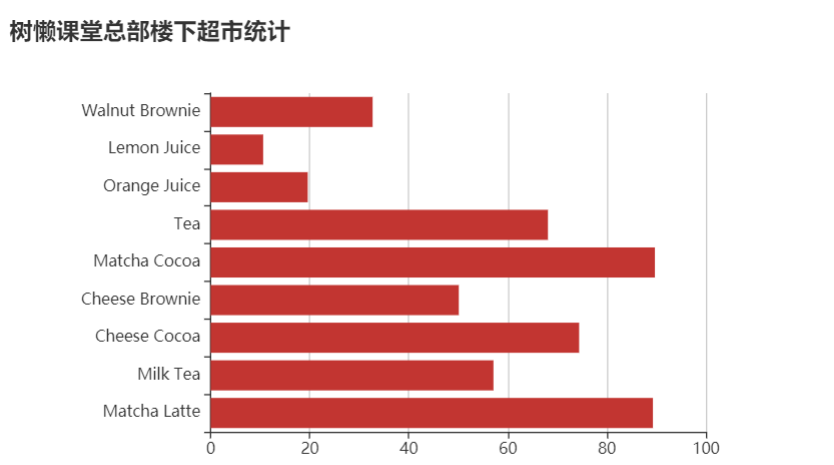

效果图

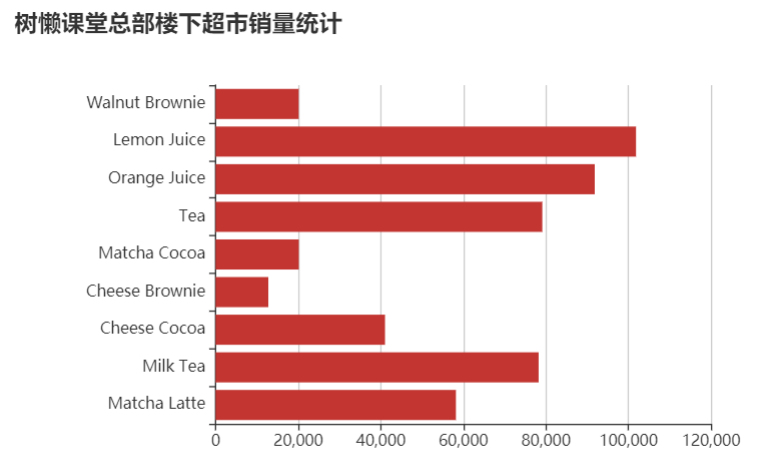

设置X轴对应amount：

encode: {
                            // 将 "amount" 列映射到 X 轴。
                            x: 'amount',
                            // 将 "product" 列映射到 Y 轴。
                            y: 'product'
                        }

设置X轴对应product

encode: {
                            // 将 "product" 列映射到 X 轴。
                            x: 'product',
                            // 将 "product" 列映射到 Y 轴。
                            y: 'product'
                        }

对比后我们可以发现：

由于设置的映射不同，上述两图的x轴和表中数据完全不同！

代码

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <title>第一个 ECharts 实例</title>
    <!-- 引入 echarts.js -->
    <script src="https://cdn.staticfile.org/echarts/4.3.0/echarts.min.js"></script>
</head>
<body>
    <!-- 为ECharts准备一个具备大小（宽高）的Dom -->
    <div id="main" style="width: 600px;height:400px;"></div>
    <script type="text/javascript">
        // 基于准备好的dom，初始化echarts实例
        var myChart = echarts.init(document.getElementById('main'));

        // 指定图表的配置项和数据
        var option = {
                dataset: {
                    source: [
                        ['score', 'amount', 'product'],
                        [89.3, 58212, 'Matcha Latte'],
                        [57.1, 78254, 'Milk Tea'],
                        [74.4, 41032, 'Cheese Cocoa'],
                        [50.1, 12755, 'Cheese Brownie'],
                        [89.7, 20145, 'Matcha Cocoa'],
                        [68.1, 79146, 'Tea'],
                        [19.6, 91852, 'Orange Juice'],
                        [10.6, 101852, 'Lemon Juice'],
                        [32.7, 20112, 'Walnut Brownie']
                    ]
                },
       grid: {containLabel: true},
                xAxis: {},
                yAxis: {type: 'category'},
                series: [
                    {
                        type: 'bar',
                        encode: {
                            // 将 "amount" 列映射到 X 轴。
                            x: 'amount',
                            // 将 "product" 列映射到 Y 轴。
                            y: 'product'
                        }
                    }
                ],
    title: {
     text:'树懒课堂总部楼下超市统计',
      }
            };
        // 使用刚指定的配置项和数据显示图表。
        myChart.setOption(option);
    </script>
</body>
</html>

解析

encode 声明的基本结构如下，其中冒号左边是坐标系、标签等特定名称，如 ‘x’, ‘y’, ‘tooltip’ 等，冒号右边是数据中的维度名（string 格式）或者维度的序号（number 格式，从 0 开始计数），可以指定一个或多个维度（使用数组）。通常情况下，下面各种信息不需要所有的都写，按需写即可。

下面是 encode 支持的属性：

// 在任何坐标系和系列中，都支持：
encode: {
    // 使用 “名为 product 的维度” 和 “名为 score 的维度” 的值在 tooltip 中显示
    tooltip: ['product', 'score']
    // 使用 “维度 1” 和 “维度 3” 的维度名连起来作为系列名。（有时候名字比较长，这可以避免在 series.name 重复输入这些名字）
    seriesName: [1, 3],
    // 表示使用 “维度2” 中的值作为 id。这在使用 setOption 动态更新数据时有用处，可以使新老数据用 id 对应起来，从而能够产生合适的数据更新动画。
    itemId: 2,
    // 指定数据项的名称使用 “维度3” 在饼图等图表中有用，可以使这个名字显示在图例（legend）中。
    itemName: 3
}

// 直角坐标系（grid/cartesian）特有的属性：
encode: {
    // 把 “维度1”、“维度5”、“名为 score 的维度” 映射到 X 轴：
    x: [1, 5, 'score'],
    // 把“维度0”映射到 Y 轴。
    y: 0
}

// 单轴（singleAxis）特有的属性：
encode: {
    single: 3
}

// 极坐标系（polar）特有的属性：
encode: {
    radius: 3,
    angle: 2
}

// 地理坐标系（geo）特有的属性：
encode: {
    lng: 3,
    lat: 2
}

// 对于一些没有坐标系的图表，例如饼图、漏斗图等，可以是：
encode: {
    value: 3
}
