平滑折线图


平滑折线图

  • 在实际需求中我们有时不需要“折线”,而是需要平滑的曲线。这时,我们的平滑曲线图应运而生。
  • 平滑曲线图和基本面积图一样,也是是在基本折线图上发展出来的一种图表,故我们只需对上述基本折线图进行进一步设置即可将其变形为平滑曲线图。

设置方法

在上述代码的series中加入如下代码:

  smooth: true

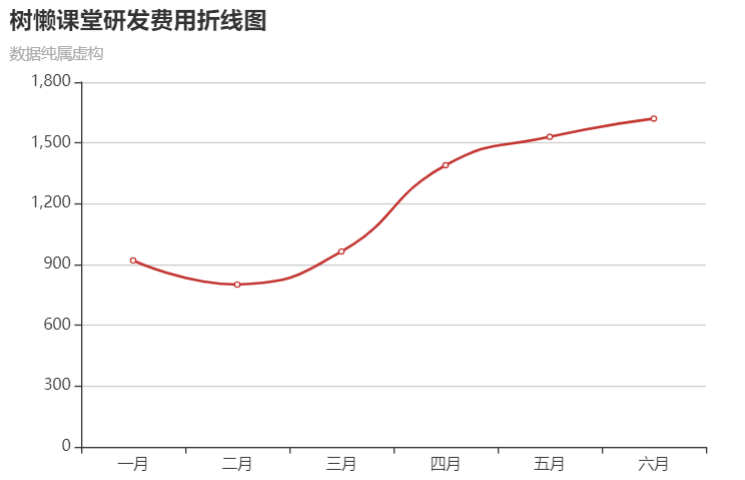

效果图

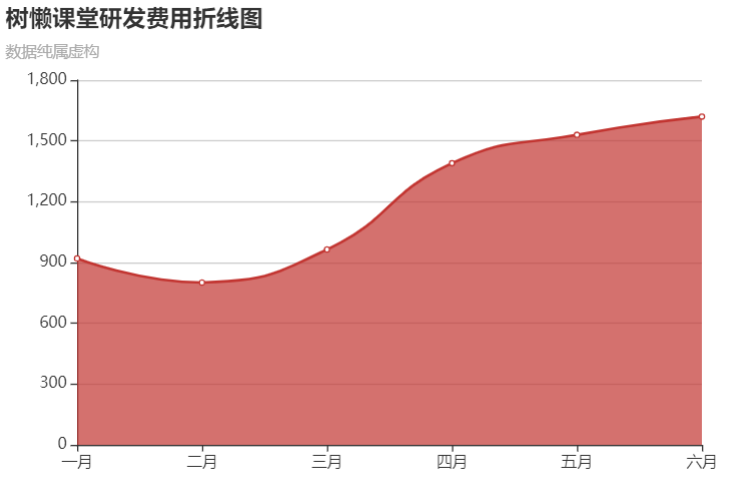

基本面积图与平滑曲线图结合

  • 基本面积图也可与平滑曲线图结合
  • 效果图如下图所示:

完整代码

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <title>ECharts</title>
    <!-- 引入 echarts.js -->
    <script src="echarts.min.js"></script>
</head>
<body>
    <!-- 为ECharts准备一个具备大小(宽高)的Dom -->
    <div id="main" style="width: 600px;height:400px;"></div>
    <script type="text/javascript">
        // 基于准备好的dom,初始化echarts实例
        var myChart = echarts.init(document.getElementById('main'));
        // 指定图表的配置项和数据
        var option = {
          title:{
           text:'树懒课堂研发费用折线图',
           subtext:'数据纯属虚构',
          },
       xAxis: {
           type: 'category',
           boundaryGap: false,
           data: ['一月', '二月', '三月', '四月', '五月', '六月']
       },
       yAxis: {
           type: 'value'
       },
       series: [{
           data: [920, 801, 964, 1390, 1530, 1620],
           type: 'line',
           areaStyle: {},
           smooth: true
       }]
   };
        // 使用刚指定的配置项和数据显示图表。
        myChart.setOption(option);
    </script>
</body>
</html>
