南丁格尔图

上一篇教程我们讲了饼状图，我们可以在已经完成的饼状图的基础上通过设置饼状图的参数 roseType为 ‘angle’ 把饼图显示成南丁格尔图。

roseType

我们先来看看这个属性的具体使用方法：

series-pie. roseType
- 设置饼状图是否展示成南丁格尔图，通过半径区分数据大小。
可选择三种模式：
- ‘radius’ 扇区圆心角展现数据的百分比，半径展现数据的大小。
- ‘angle’ 扇区圆心角展现数据的百分比，半径展现数据的大小。
- ‘area’ 所有扇区圆心角相同，仅通过半径展现数据大小。

实例

使用代码如下：

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <title>第一个 ECharts 实例</title>
    <!-- 引入 echarts.js -->
    <script src="https://cdn.staticfile.org/echarts/4.3.0/echarts.min.js"></script>
</head>
<body>
    <!-- 为ECharts准备一个具备大小（宽高）的Dom -->
    <div id="main" style="width: 600px;height:400px;"></div>
    <script type="text/javascript">
        // 基于准备好的dom，初始化echarts实例
        var myChart = echarts.init(document.getElementById('main'));

        myChart.setOption({
            series : [
                {
                    name: '访问来源',
                    type: 'pie',    // 设置图表类型为饼图
                    radius: '55%',  // 饼图的半径，外半径为可视区尺寸（容器高宽中较小一项）的 55% 长度。
                    roseType: 'area',
     data:[          // 数据数组，name 为数据项名称，value 为数据项值
                        {value:135, name:'视频广告'},
                        {value:274, name:'联盟广告'},
                        {value:310, name:'邮件营销'},
                        {value:335, name:'直接访问'},
                        {value:400, name:'搜索引擎'}
                    ]
                }
            ],
 title: {
 text:'树懒课堂流量访问来源统计图',
 subtext:'纯属虚构',
 }
        })
    </script>
</body>
</html>

当roseType取不同的值时对应的效果图

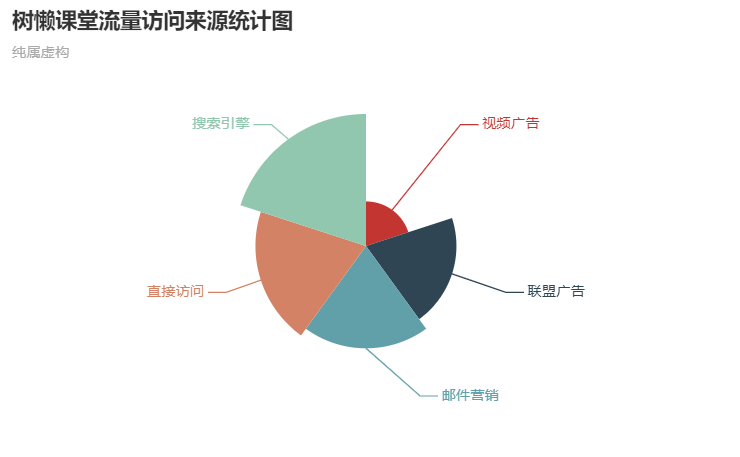

roseType：angle：

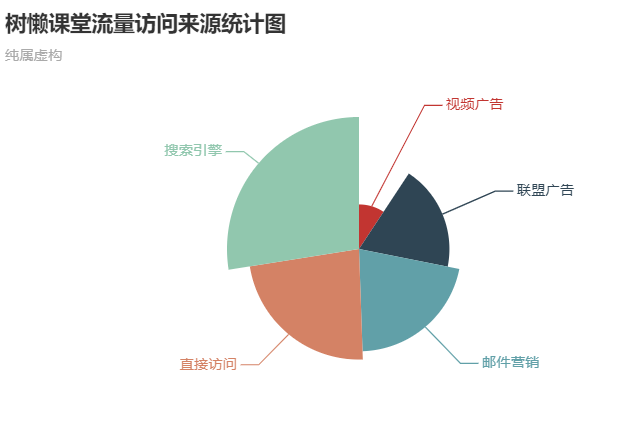

roseType：radius：

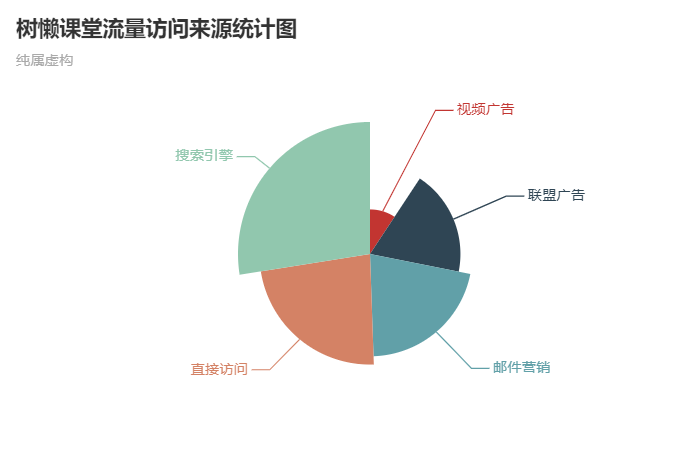

roseType：area：
