组件交互的行为事件


概述

在 ECharts 中基本上所有的组件交互行为都会触发相应的事件,常用的事件和事件对应参数在 events 文档中有列出。

实例

下面是监听一个图例开关的示例:

// 图例开关的行为只会触发 legendselectchanged 事件
myChart.on('legendselectchanged', function (params) {
    // 获取点击图例的选中状态
    var isSelected = params.selected[params.name];
    // 在控制台中打印
    console.log((isSelected ? '选中了' : '取消选中了') + '图例' + params.name);
    // 打印所有图例的状态
    console.log(params.selected);
});

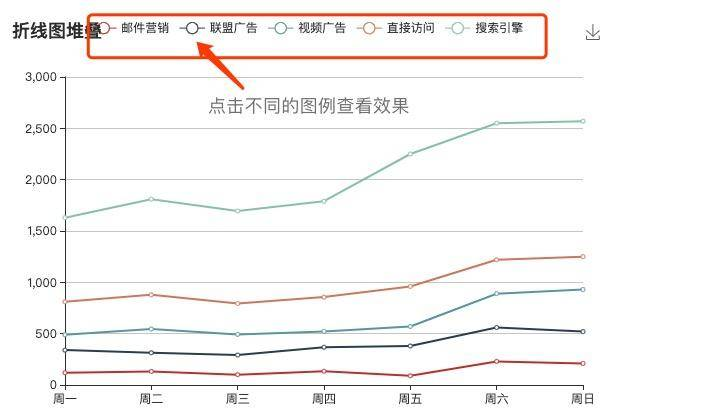

效果图:

代码触发 ECharts 中组件的行为

上面我们只说明了用户的交互操作,但有时候我们也会需要在程序里调用方法并触发图表的行为,比如显示 tooltip。

ECharts 通过 dispatchAction({ type: ” }) 来触发图表行为,统一管理了所有动作,也可以根据需要去记录用户的行为路径。

以下代码用于轮播饼图中的 tooltip:

setInterval(function () {
    var dataLen = option.series[0].data.length;
    // 取消之前高亮的图形
    myChart.dispatchAction({
        type: 'downplay',
        seriesIndex: 0,
        dataIndex: app.currentIndex
    });
    app.currentIndex = (app.currentIndex + 1) % dataLen;
    // 高亮当前图形
    myChart.dispatchAction({
        type: 'highlight',
        seriesIndex: 0,
        dataIndex: app.currentIndex
    });
    // 显示 tooltip
    myChart.dispatchAction({
        type: 'showTip',
        seriesIndex: 0,
        dataIndex: app.currentIndex
    });
}, 1000);

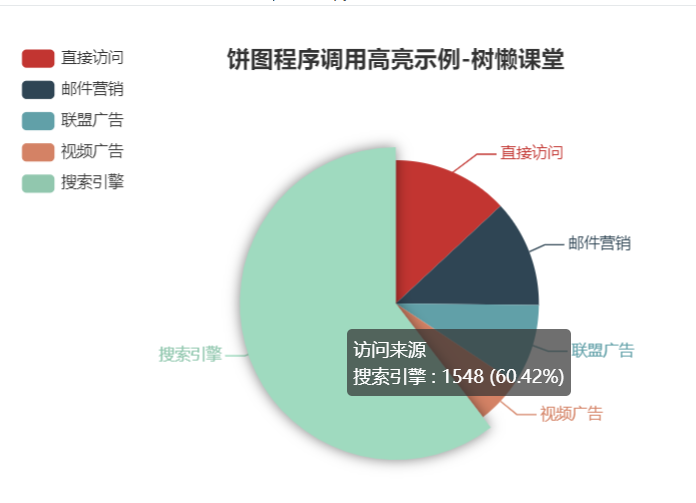

上述代码的添加会使饼状图被轮流选中高亮并显示对应的tooltip

完整代码如下:

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <title>ECharts 实例</title>
    <!-- 引入 echarts.js -->
    <script src="https://cdn.staticfile.org/echarts/4.3.0/echarts.min.js"></script>
</head>a
<body>
    <!-- 为ECharts准备一个具备大小(宽高)的Dom -->
    <div id="main"  style="height: 100%;min-height:400px;"></div>
    <script type="text/javascript">
        // 基于准备好的dom,初始化ECharts实例
        var myChart = echarts.init(document.getElementById('main'));
        var app = {};
        option = null;
        // 指定图表的配置项和数据
        var option = {
            title : {
                text: '饼图程序调用高亮示例-树懒课堂',
                x: 'center'
            },
            tooltip: {
                trigger: 'item',
                formatter: "{a} <br/>{b} : {c} ({d}%)"
            },
            legend: {
                orient: 'vertical',
                left: '30%',
                data: ['直接访问','邮件营销','联盟广告','视频广告','搜索引擎']
            },
            series : [
                {
                    name: '访问来源',
                    type: 'pie',
                    radius : '55%',
                    data:[
                        {value:335, name:'直接访问'},
                        {value:310, name:'邮件营销'},
                        {value:234, name:'联盟广告'},
                        {value:135, name:'视频广告'},
                        {value:1548, name:'搜索引擎'}
                    ],
                    itemStyle: {
                        emphasis: {
                            shadowBlur: 10,
                            shadowOffsetX: 0,
                            shadowColor: 'rgba(0, 0, 0, 0.5)'
                        }
                    }
                }
            ]
        };
        app.currentIndex = -1;
        setInterval(function () {
            var dataLen = option.series[0].data.length;
            // 取消之前高亮的图形
            myChart.dispatchAction({
                type: 'downplay',
                seriesIndex: 0,
                dataIndex: app.currentIndex
            });
            app.currentIndex = (app.currentIndex + 1) % dataLen;
            // 高亮当前图形
            myChart.dispatchAction({
                type: 'highlight',
                seriesIndex: 0,
                dataIndex: app.currentIndex
            });
            // 显示 tooltip
            myChart.dispatchAction({
                type: 'showTip',
                seriesIndex: 0,
                dataIndex: app.currentIndex
            });
        }, 1000);
        if (option && typeof option === "object") {
            myChart.setOption(option, true);
        }
    </script>
</body>
</html>
