图表类型概述

概述

• 图表类型通过每个系列的type 决定。

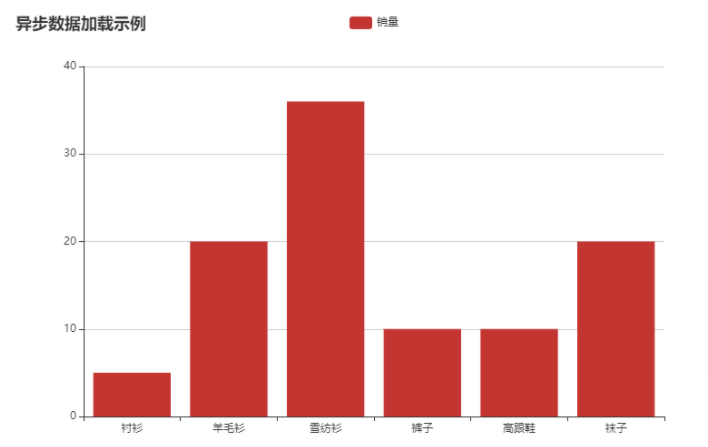

series: [{
    name: '销量',  // 系列名称
    type: 'bar',  // 系列图表类型
    data: [5, 20, 36, 10, 10, 20]  // 系列中的数据内容
}]

• 每个系列通过 type 决定自己的图表类型：
• 不同的type的值对应的图表类型如下：
  • type: ‘bar’：柱状/条形图
  • type: ‘line’：折线/面积图
  • type: ‘pie’：饼图
  • type: ‘scatter’：散点（气泡）图
  • type: ‘effectScatter’：带有涟漪特效动画的散点（气泡）
  • type: ‘radar’：雷达图
  • type: ‘tree’：树型图
  • type: ‘treemap’：树型图
  • type: ‘sunburst’：旭日图
  • type: ‘boxplot’：箱形图
  • type: ‘candlestick’：K线图
  • type: ‘heatmap’：热力图
  • type: ‘map’：地图
  • type: ‘parallel’：平行坐标系的系列
  • type: ‘lines’：线图
  • type: ‘graph’：关系图
  • type: ‘sankey’：桑基图
  • type: ‘funnel’：漏斗图
  • type: ‘gauge’：仪表盘
  • type: ‘pictorialBar’：象形柱图
  • type: ‘themeRiver’：主题河流
  • type: ‘custom’：自定义系列

图表类型图例

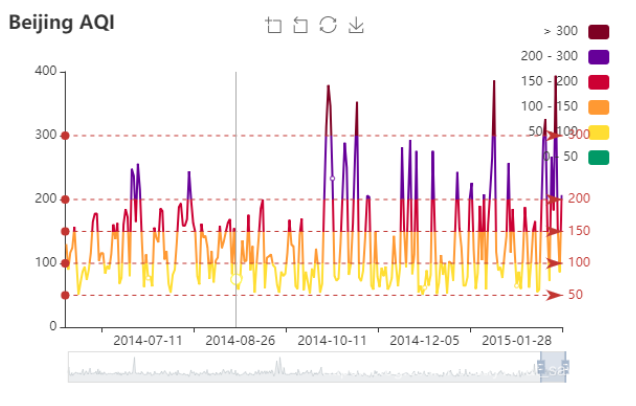

Line 折线图

• 直观描述变化趋势
• 可描述一个或多个项目
• 可在极坐标下展示

Bar 柱状图（条形图）

• 直观描述“量”
• 可描述一个或多个项目
• 正负条形图-可用于两个项目的直观比较（收入和支出的差值）
• 堆叠条形图-子项目堆叠（总收入包括不同的收入来源）
• 瀑布阶梯图-同时显示某一阶段的变化量和总量
• 可在极坐标下展示

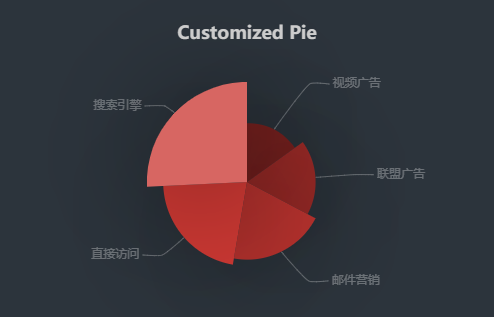

Pie 饼图

• 显示部分占总数的比例
• 可同时显示总类和子类的比例

Scatter 散点图

• 最初用于回归分析
• 可用于坐标点在直接坐标系，极坐标和地图上的分布
• 可使用不同颜色和大小的点

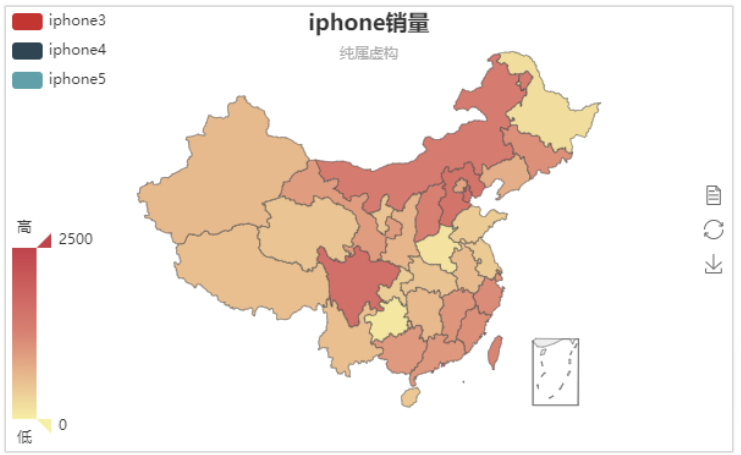

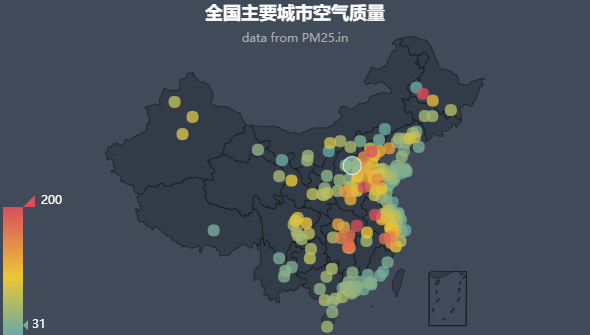

Map 地图

• 路线轨迹
• 交通
• 区域分布

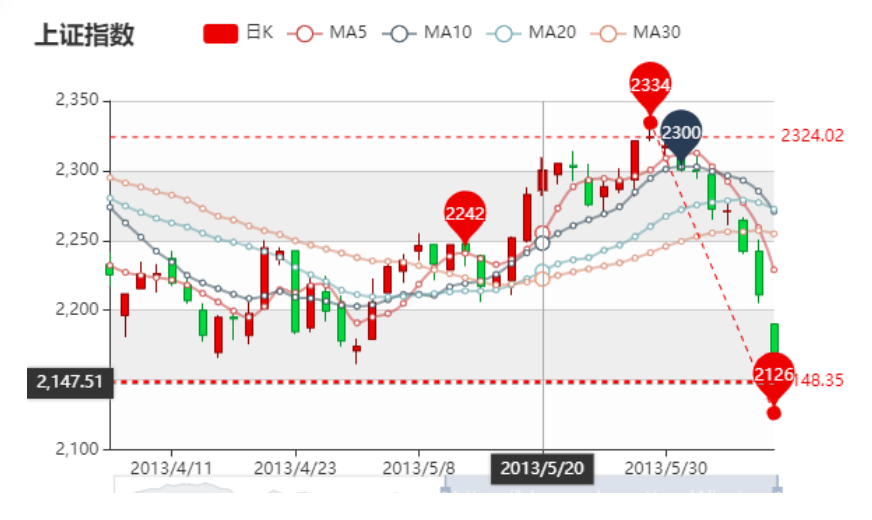

Candlestick K线图（阴阳烛图）

• 运用于股市及期货市场
• 包含开盘价、最高价、最低价、收盘价

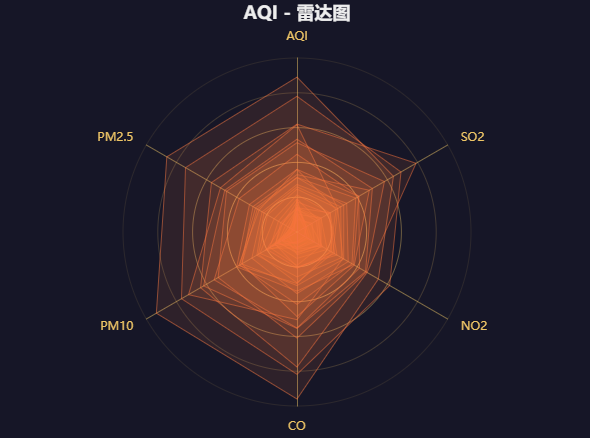

Radar 雷达图（蜘蛛网图）

• 财务分析报表的一种
• 可直观显示每个维度上的状态

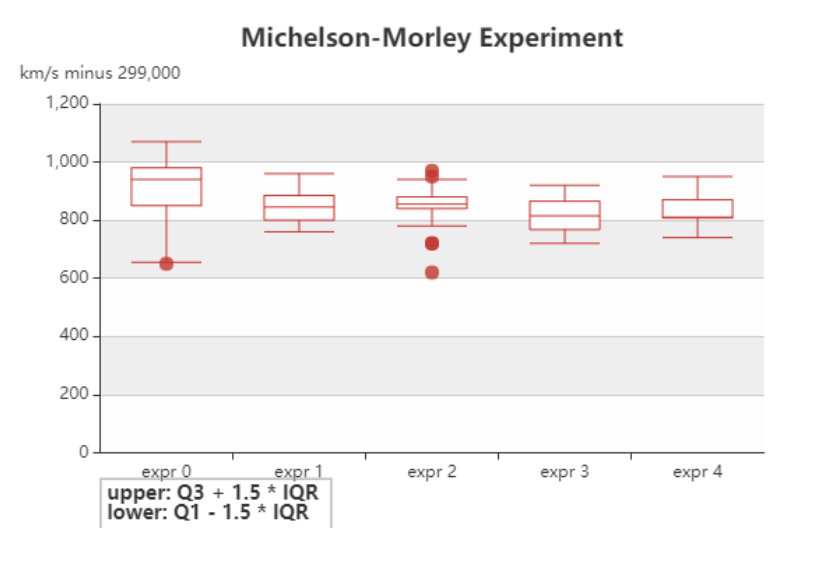

Boxplot 盒须图（箱形图）

• 反映原始数据的分布特征
• 常见于品质管理
• 包含最大值、最小值、中位数和两个四分位数
• 排除数据异常值

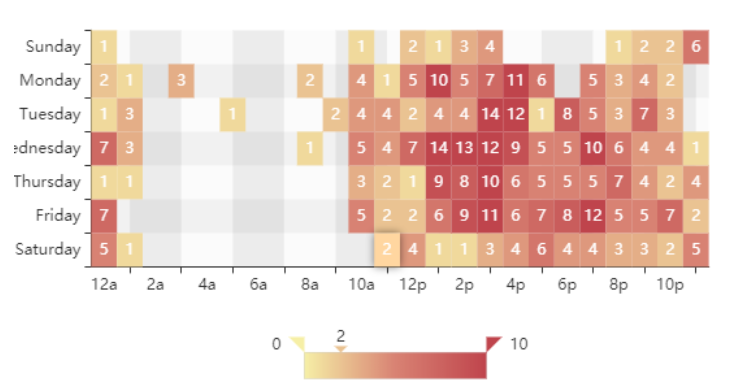

Heatmap 热力图

• 用于地图交通
• 用于网站点击
• 流量大为红色，流量少为蓝色或无色

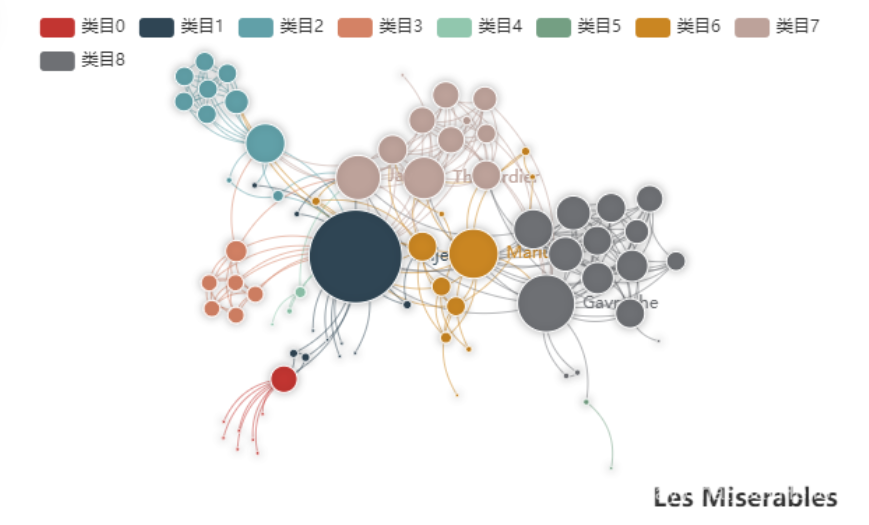

Graph 关系图

• 一般由圆圈和箭头组成
• 箭头由原因指向结果，由手段指向目的

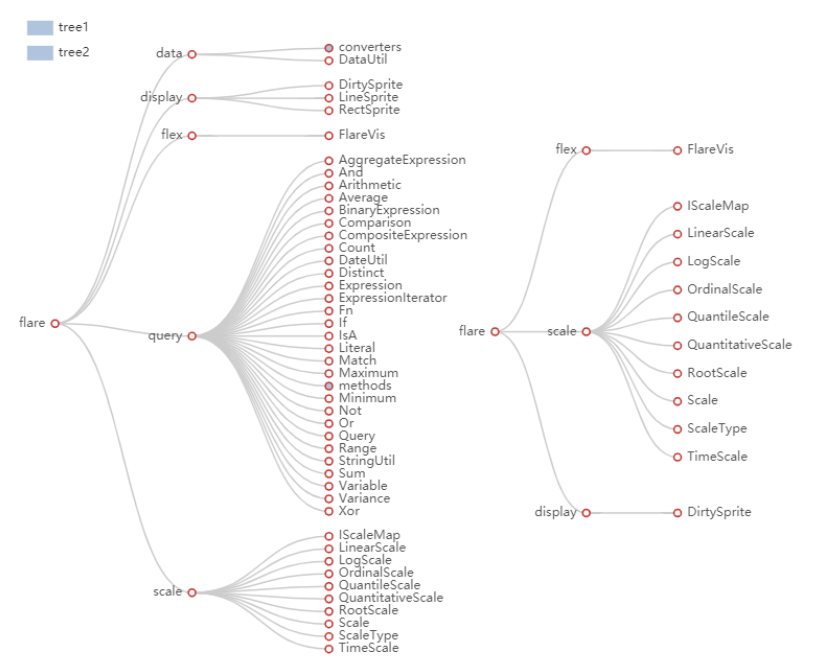

Tree 树图

• 利用包含关系表达层次化数据
• 可以从各个方向展开，也可以是放射状

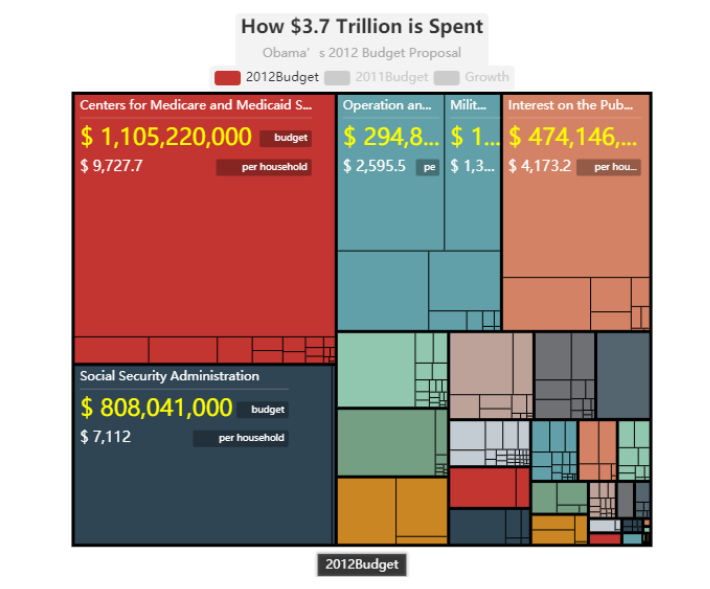

Treemap 矩形树图

• 树图的不同展现形式
• 直观体现同级之间的比较

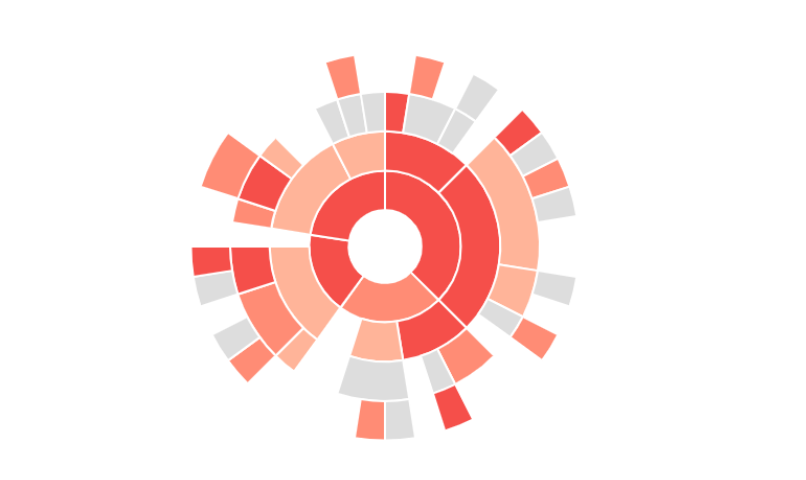

Sunburst 旭日图（太阳图）

• 饼图的变体
• 比饼图展现形式和内容更加丰富

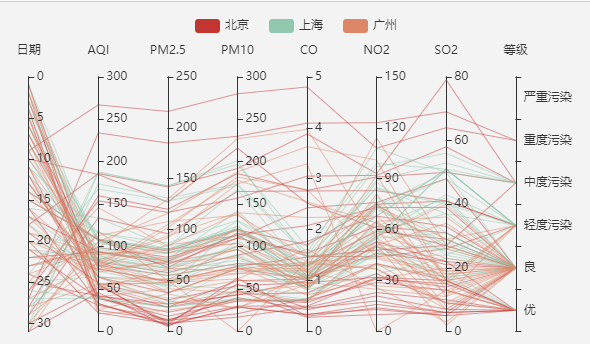

Parallel 平行坐标图

• 用于对高维几何和多元数据的可视化
• 多个维度，多个坐标，等长且等距
• 克服了笛卡尔坐标系难以表达三维以上数据的问题

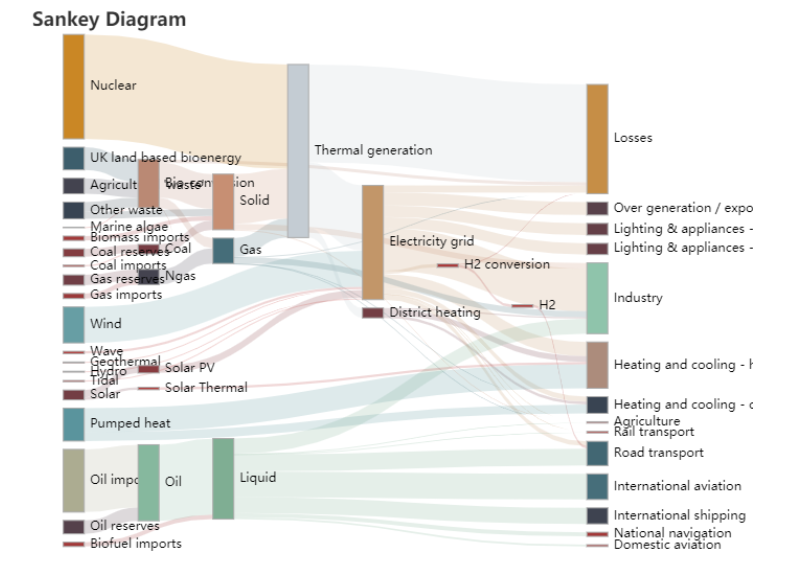

Sankey 桑基图（桑吉能量分流图、桑吉能量平衡图）

• 分支宽度对应数据量大小
• 用于能源、材料成分等数据的可视化分析
• 始末端分支宽度总和相等

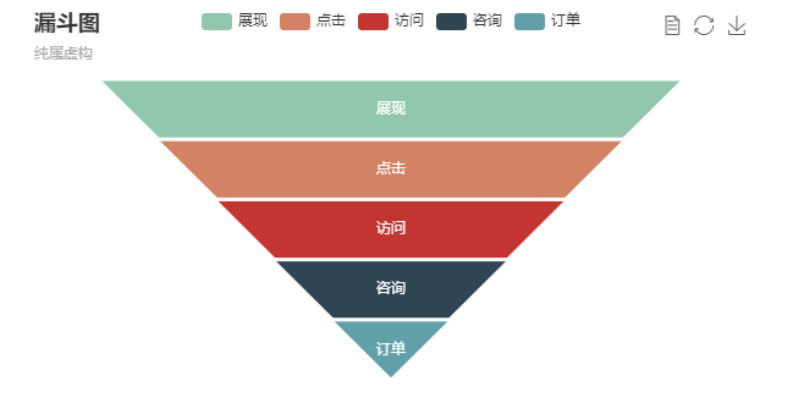

Funnel 漏斗图

• 用于单流程单向分析

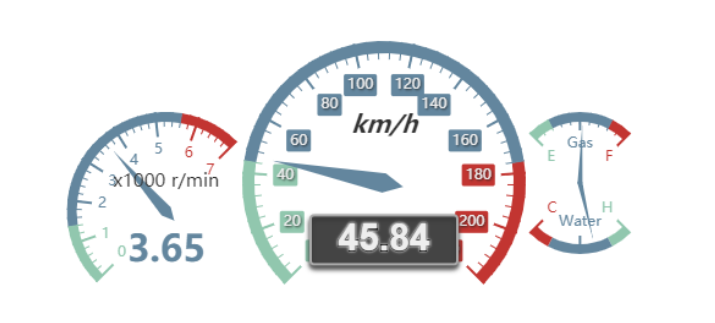

Gauge 仪表盘

• 拟物化图表
• 更友好、更人性化

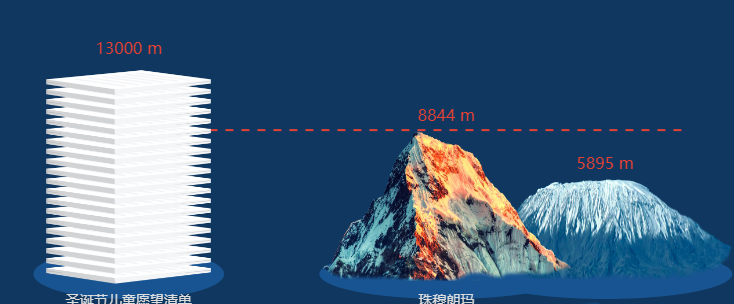

PictorialBar 象形柱图（异性柱状图）

• 使用图片或特殊形状表示

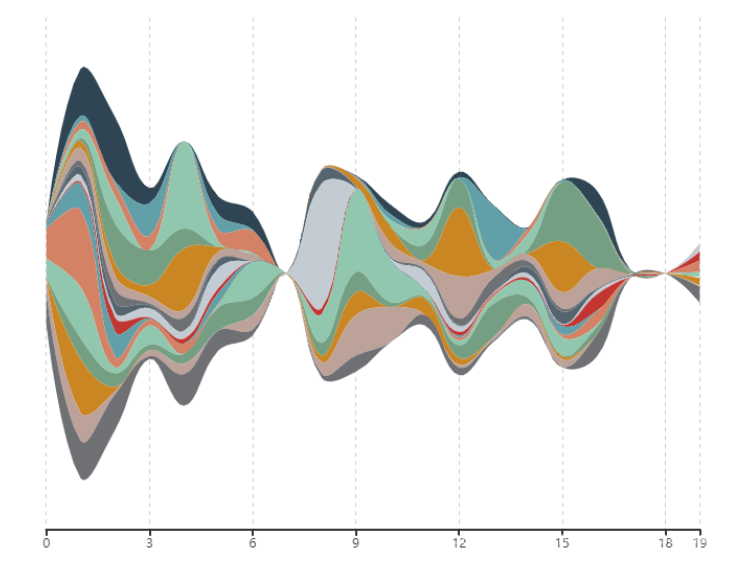

ThemeRiver 主题河流图

• 表示事件或主题在一段时间内的变化

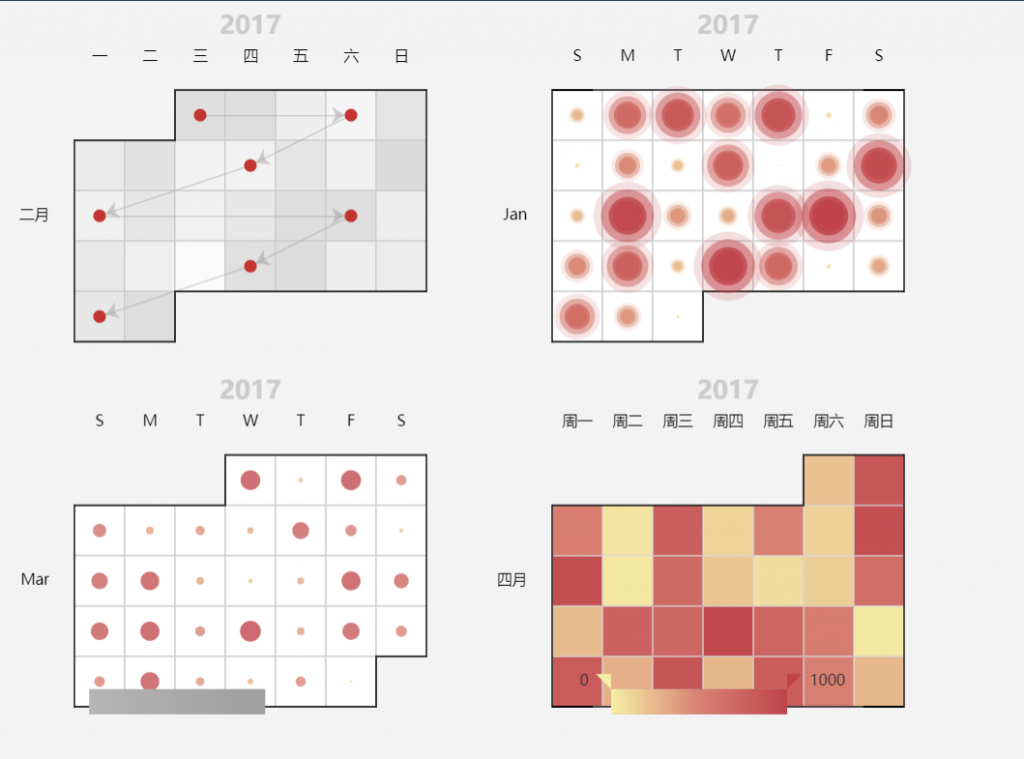

日历坐标图

• 在日历中显示数据
