来说数据仓库建模


今天跟着我来学学数据仓库的基础知识,希望你结合案例可以把它吃透。

一、数据仓库建模的意义

如果把数据看作图书馆里的书,我们希望看到它们在书架上分门别类地放置;如果把数据看作城市的建筑,我们希望城市规划布局合理;如果把数据看作电脑文件和文件夹,我们希望按照自己的习惯有很好的文件夹组织方式,而不是糟糕混乱的桌面,经常为找一个文件而不知所措。

数据模型就是数据组织和存储方法,它强调从业务、数据存取和使用角度合理存储数据。Linux的创始人Torvalds有一段关于“什么才是优秀程序员”的话:“烂程序员关心的是代码,好程序员关心的是数据结构和它们之间的关系”,最能够说明数据模型的重要性。

只有数据模型将数据有序的组织和存储起来之后,大数据才能得到高性能、低成本、高效率、高质量的使用。

性能:帮助我们快速查询所需要的数据,减少数据的I/O吞吐,提高使用数据的效率,如宽表。

成本:极大地减少不必要的数据冗余,也能实现计算结果复用,极大地降低存储和计算成本。

效率:在业务或系统发生变化时,可以保持稳定或很容易扩展,提高数据稳定性和连续性。

质量:良好的数据模型能改善数据统计口径的不一致性,减少数据计算错误的可能性。数据模型能够促进业务与技术进行有效沟通,形成对主要业务定义和术语的统一认识,具有跨部门、中性的特征,可以表达和涵盖所有的业务。

大数据系统需要数据模型方法来帮助更好地组织和存储数据,以便在性能、成本、效率和质量之间取得最佳平衡!

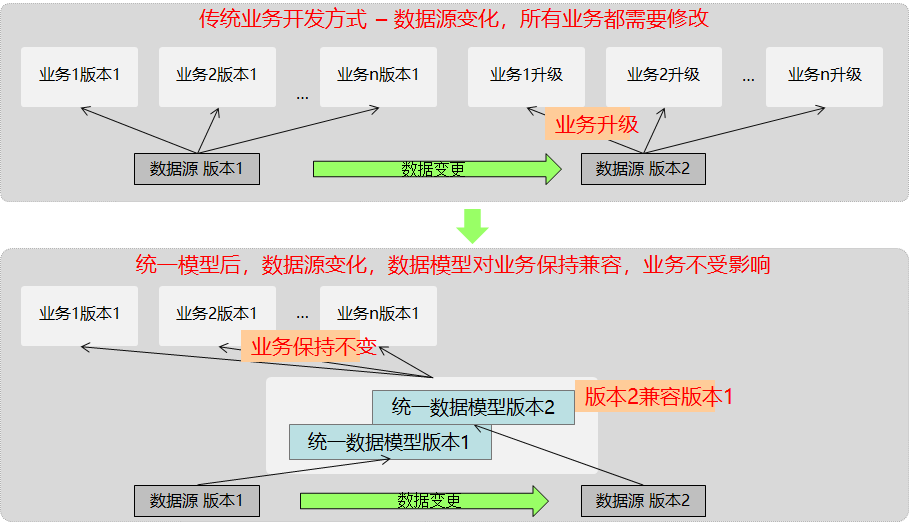

下图是个示例,通过统一数据模型,屏蔽数据源变化对业务的影响,保证业务的稳定,表述了数据仓库模型的一种价值:
数据仓库建模,关系建模和维度建模,事实表
二、数据仓库分层的设计

为了实现以上的目的,数据仓库一般要进行分层的设计,其能带来五大好处:
清晰数据结构:每一个数据分层都有它的作用域,这样我们在使用表的时候能更方便地定位和理解。

数据血缘追踪:能够快速准确地定位到问题,并清楚它的危害范围。

减少重复开发:规范数据分层,开发一些通用的中间层数据,能够减少极大的重复计算。

把复杂问题简单化:将复杂的任务分解成多个步骤来完成,每一层只处理单一的步骤,比较简单和容易理解。当数据出现问题之后,不用修复所有的数据,只需要从有问题的步骤开始修复。

屏蔽原始数据的异常:不必改一次业务就需要重新接入数据。

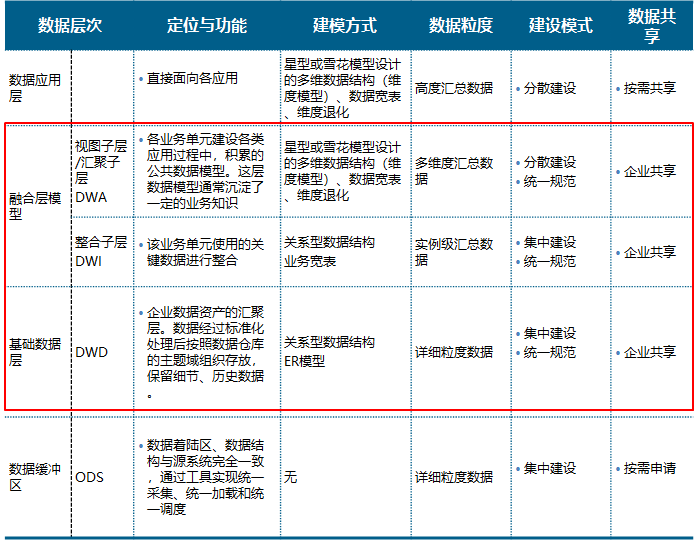

以下是我们的一种分层设计方法,数据缓冲区(ODS)的数据结构与源系统完全一致。基础数据模型(DWD)和融合数据模型(DWI与DWA)是大数据平台重点建设的数据模型。应用层模型由各应用按需自行建设,其中基础数据模型一般采用ER模型,融合数据模型采用维度建模思路。

数据仓库建模,关系建模和维度建模,事实表

三、两种经典的数据仓库建模方法

前面的分层设计中你会发现有两种设计方法,关系建模和维度建模,下面分别简单介绍其特点和适用场景。
1、维度建模
(1)定义
维度模型是数据仓库领域另一位大师Ralph Kimball 所倡导的。维度建模以分析决策的需求出发构建模型,构建的数据模型为分析需求服务,因此它重点解决用户如何更快速完成分析需求,同时还有较好的大规模复杂查询的响应性能,更直接面向业务。典型的代表是我们比较熟知的星形模型。

数据仓库建模,关系建模和维度建模,事实表

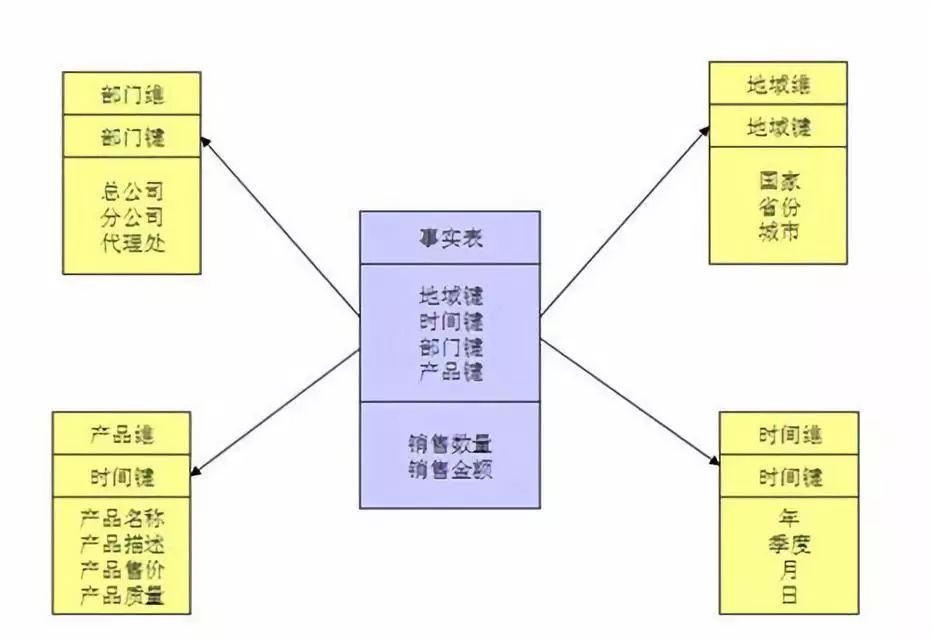

星型模型

数据仓库建模,关系建模和维度建模,事实表

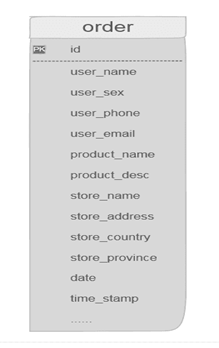

维度退化

星型模型由一个事实表和一组维表组成。每个维表都有一个维作为主键,所有这些维的主键组合成事实表的主键。强调的是对维度进行预处理,将多个维度集合到一个事实表,形成一个宽表。

这也是我们在使用hive时,经常会看到一些大宽表的原因,大宽表一般都是事实表,包含了维度关联的主键和一些度量信息,而维度表则是事实表里面维度的具体信息,使用时候一般通过join来组合数据,相对来说对OLAP的分析比较方便。

(2)建模方法

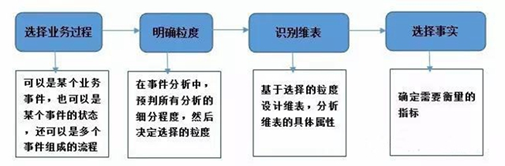

通常需要选择某个业务过程,然后围绕该过程建立模型,其一般采用自底向上的方法,从明确关键业务过程开始,再到明确粒度,再到明确维度,最后明确事实,非常简单易懂。

数据仓库建模,关系建模和维度建模,事实表

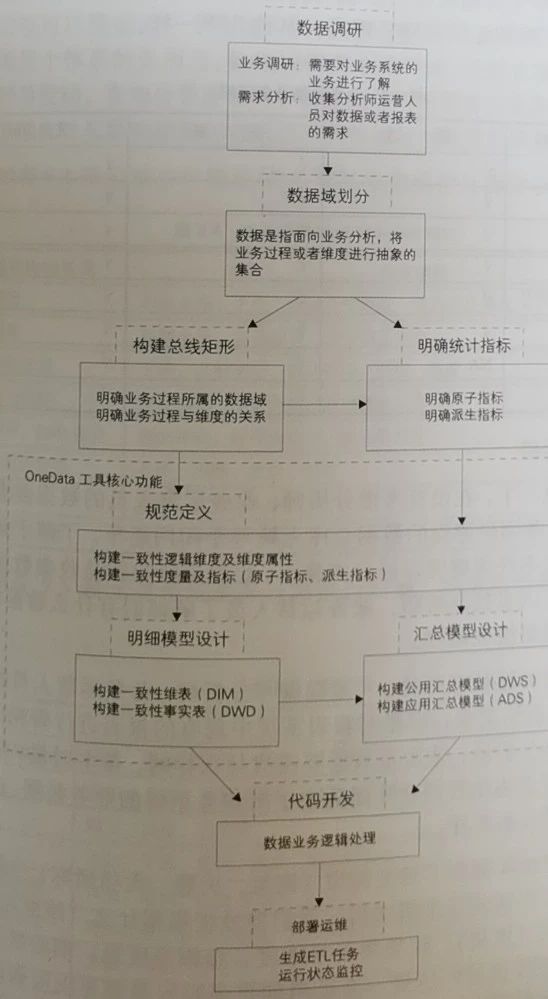

以下是阿里的OneData的建模工作流,可以参考。

数据仓库建模,关系建模和维度建模,事实表

(3)优缺点

优点:技术要求不高,快速上手,敏捷迭代,快速交付;更快速完成分析需求,较好的大规模复杂查询的响应性能
缺点:维度表的冗余会较多,视野狭窄
2、关系建模

(1)定义

是数据仓库之父Inmon推崇的、从全企业的高度设计一个3NF模型的方法,用实体加关系描述的数据模型描述企业业务架构,在范式理论上符合3NF,站在企业角度面向主题的抽象,而不是针对某个具体业务流程的实体对象关系抽象。
它更多是面向数据的整合和一致性治理,正如Inmon所希望达到的“single version of the truth”。

数据仓库建模,关系建模和维度建模,事实表

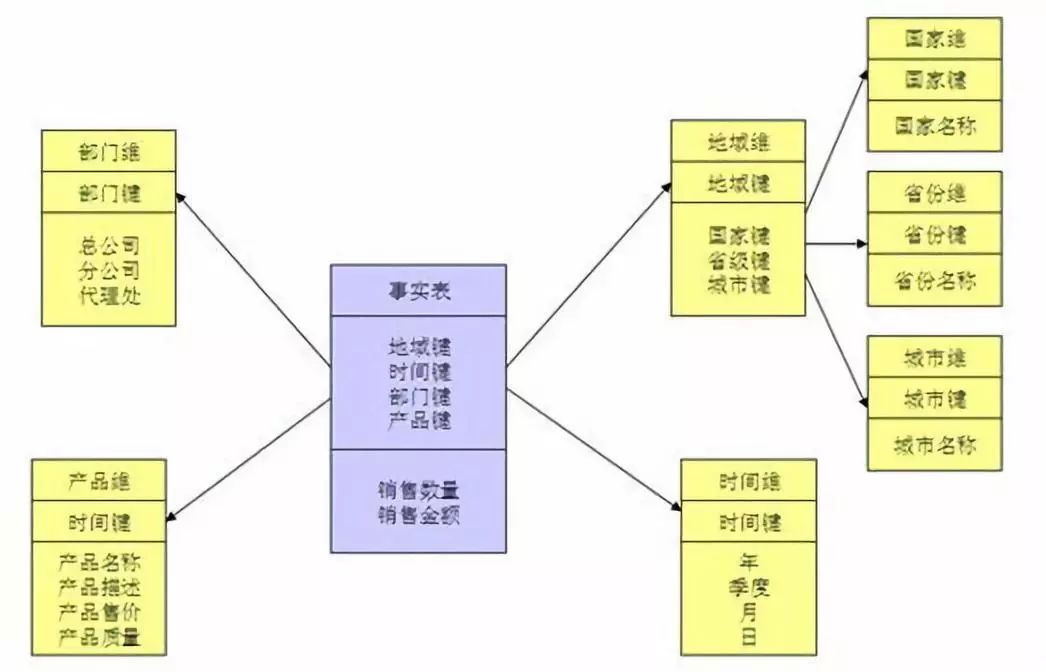

当有一个或多个维表没有直接连接到事实表上,而是通过其他维表连接到事实表上时,其图解就像多个雪花连接在一起,故称雪花模型。
雪花模型是对星型模型的扩展。它对星型模型的维表进一步层次化,原有的各维表可能被扩展为小的事实表,形成一些局部的 “层次 ” 区域,这些被分解的表都连接到主维度表而不是事实表。
雪花模型更加符合数据库范式,减少数据冗余,但是在分析数据的时候,操作比较复杂,需要join的表比较多所以其性能并不一定比星型模型高。
(2)建模方法

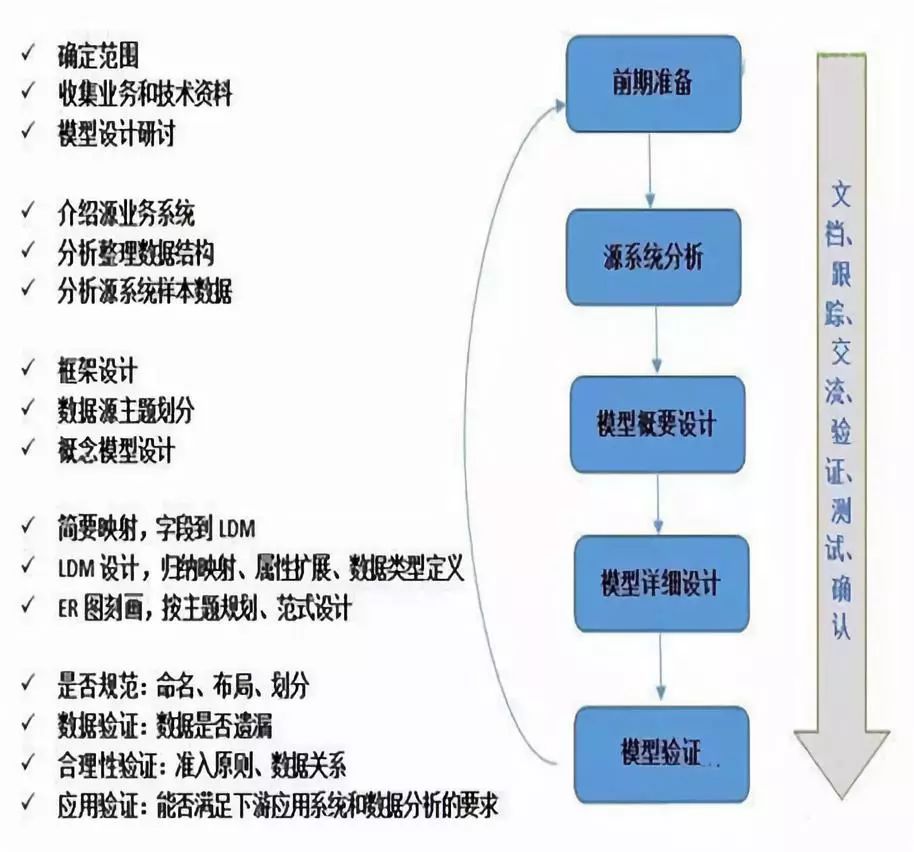

关系建模常常需要全局考虑,要对上游业务系统的进行信息调研,以做到对其业务和数据的基本了解,要做到主题划分,让模型有清晰合理的实体关系体系,以下是方法的示意:
数据仓库建模,关系建模和维度建模,事实表

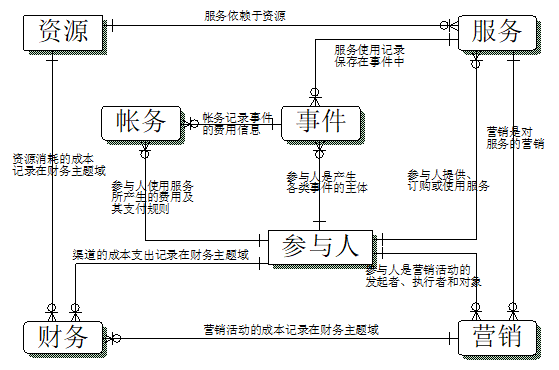

以下是中国移动的概念模型的一种示例,如果没有自顶向下的视野,基本是总结不出来的:

数据仓库建模,关系建模和维度建模,事实表

(3)优缺点

优点:规范性较好,冗余小,数据集成和数据一致性方面得到重视,比如运营商可以参考国际电信运营业务流程规范(ETOM),有所谓的最佳实践。

缺点:需要全面了解企业业务、数据和关系;实施周期非常长,成本昂贵;对建模人员的能力要求也非常高,容易烂尾。

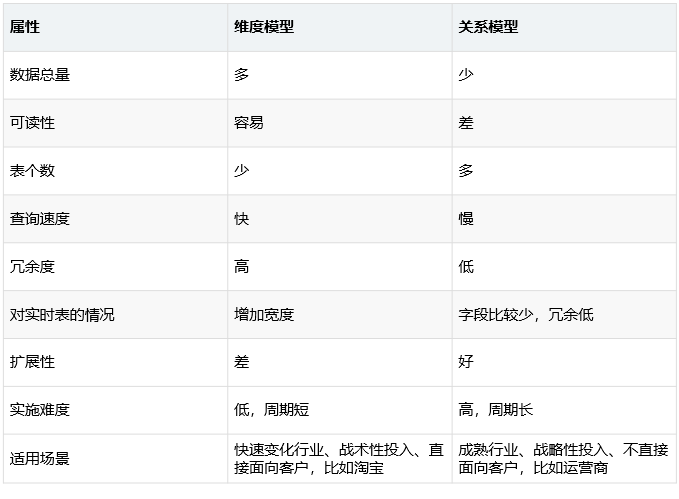

3、建模方法比较

一般来讲,维度模型简单直观,适合业务模式快速变化的行业,关系模型实现复杂,适合业务模式比较成熟的行业,阿里原来用关系建模,现在基本都是维度建模的方式了。
运营商以前都是关系建模,现在其实边界越来越模糊,很多大数据业务变化很快,采用维度建模也比较方便,不需要顶层设计。

数据仓库建模,关系建模和维度建模,事实表

四、企业建模的三点经验

维度建模就不说了,只要能理解业务过程和其中涉及的相关数据、维度就可以,但自顶向下的关系建模难度很大,以下是关系建模的三个建设要点。

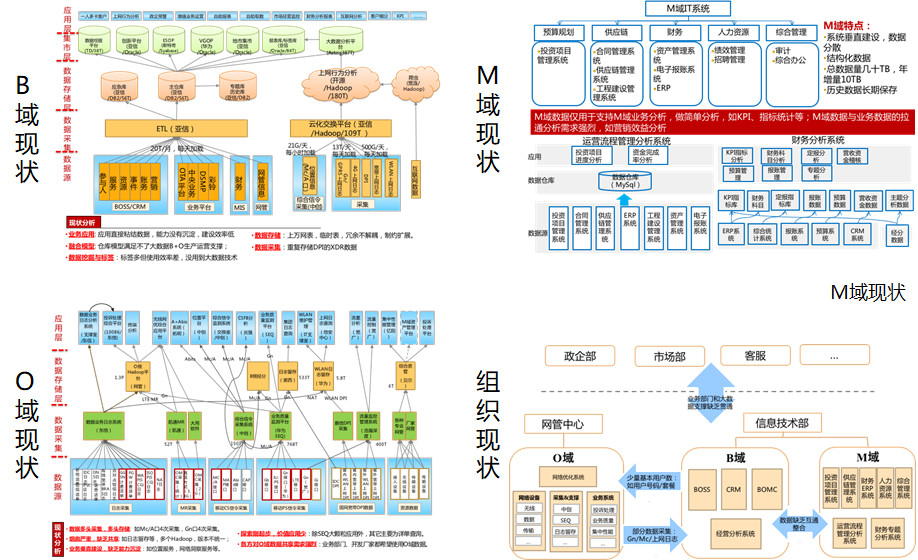

1、业务的理解:找到企业内最理解业务和源系统的人,梳理出现状,比如运营商就要深刻理解三域(O/B/M),概念建模的挑战就很大,现在做到B域的概念建模已经很不容易。

数据仓库建模,关系建模和维度建模,事实表

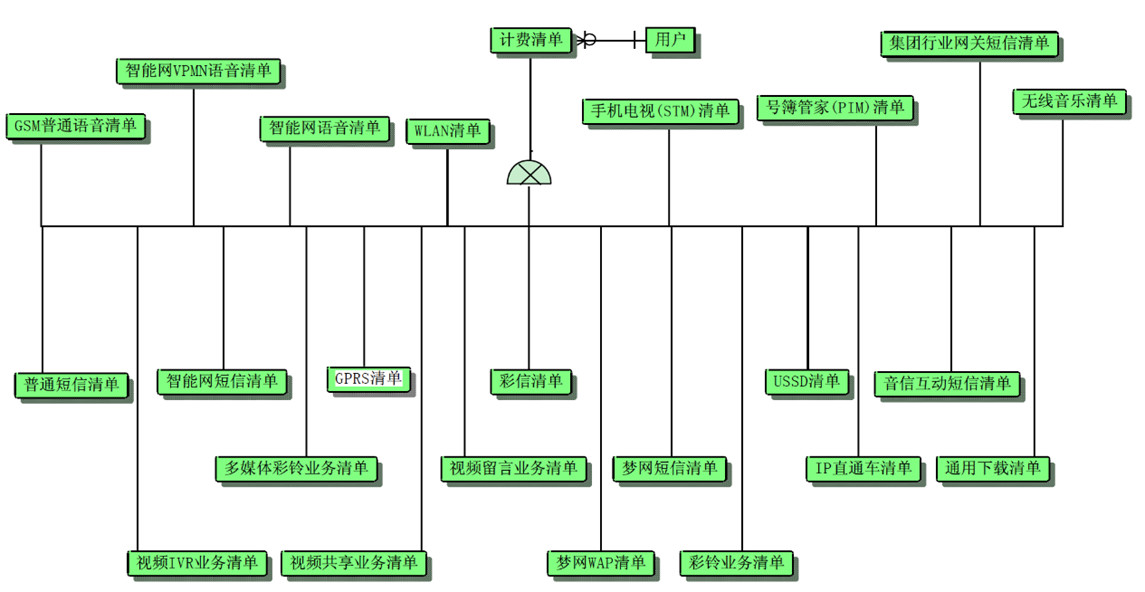

2、数据及关系的理解:各个域的系统建设的时候没有统一文档和规范,要梳理出逻辑模型不容易,比如运营商的事件主题下的逻辑模型就非常复杂。

数据仓库建模,关系建模和维度建模,事实表

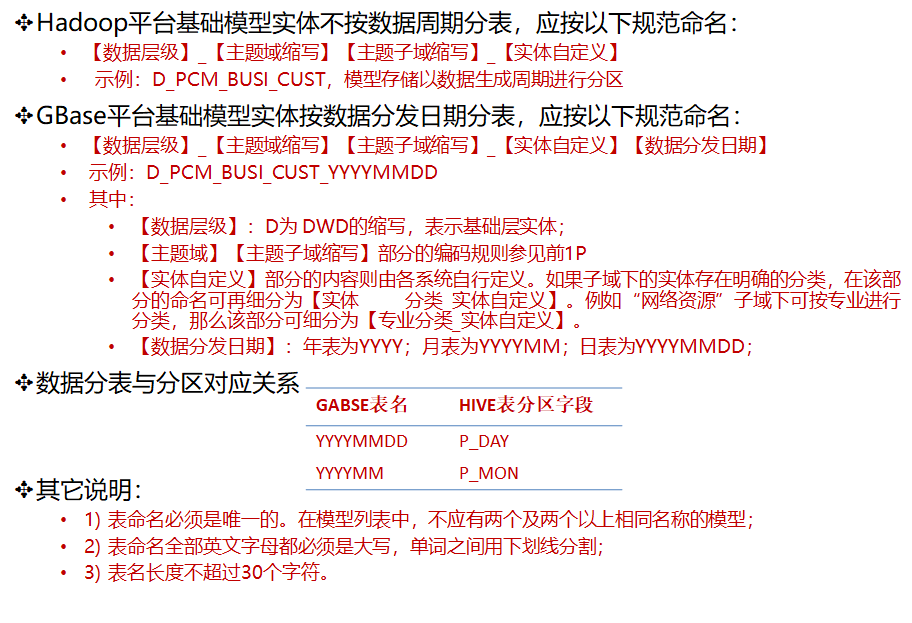

3、标准化的推进:数据仓库建模的任何实体都需要标准化命名,否则未来的管理成本巨大,也是后续数据有效治理的基础,以下是我们的一个命名规范示例:

数据仓库建模,关系建模和维度建模,事实表

总而言之,你可以把我的文章当成一个指引,具体还是要结合企业的实际去推进,但做事的时候要不忘建模的初心:即数据如何摆布才能提高支撑应用的效率,手段上不用区分什么先进不先进,好用就成。
