MySQL之undo log


天这篇文章给大家带来MySQL中另外一个重要的日志 – undo log

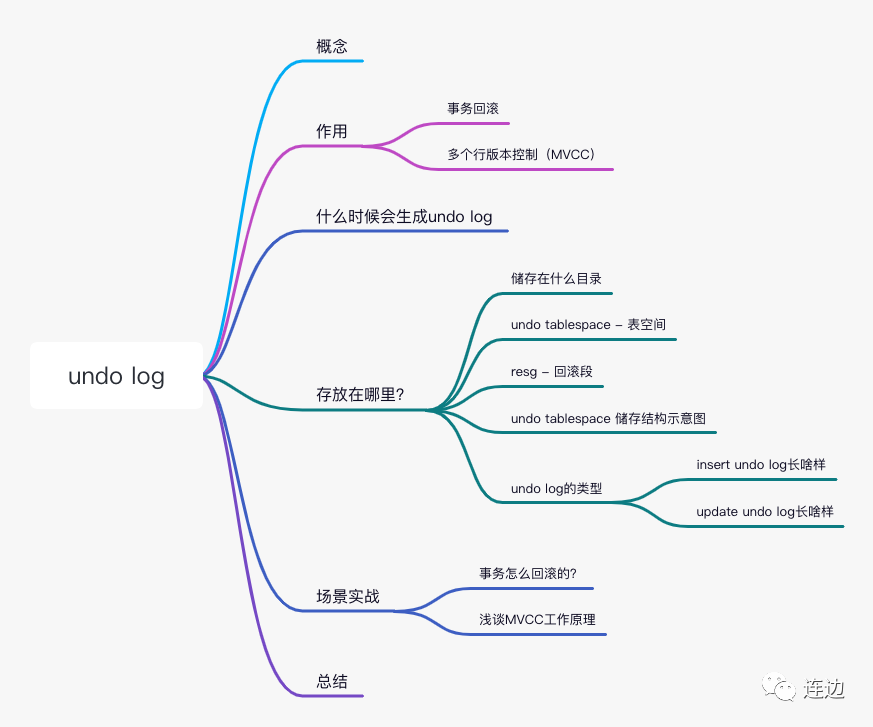

文章导读

MySQL,undo log,事务回滚,多个行版本控制,表空间

概念

undo log是innodb引擎的一种日志,在事务的修改记录之前,会把该记录的原值(before image)先保存起来(undo log)再做修改,以便修改过程中出错能够恢复原值或者其他的事务读取

作用

从概念的定义不难看出undo log的两个作用:

  1. 事务回滚 – 原子性: undo log是为了实现事务的原子性而出现的产物,事务处理的过程中,如果出现了错误或者用户执行ROLLBACK语句,MySQL可以利用undo log中的备份将数据恢复到事务开始之前的状态。
  2. 多个行版本控制(MVCC)- 隔离性: undo log在MySQL InnoDB储存引擎中用来实现多版本并发控制,事务未提交之前,当读取的某一行被其他事务锁定时,它可以从undo log中分析出该行记录以前的数据是什么,从而提供该行版本信息,让用户实现非锁定一致性读取。

什么时候会生成undo log

在事务中,进行以下四种操作,都会创建undo log

  1. insert用户定义的表
  2. update或者delete用户定义的表
  3. insert用户定义的临时表
  4. update或者delete用户定义的临时表

存放在哪里?

既然是一种日志,储存在什么目录? 又是怎样储存的?

储存在什么目录?

这里要需要说明一下,在MySQL5.6.3之前的版本中,这个undo tablespace是和system tablespace系统表空间存放在一起的,也就是没有单独的undo log文件,直接存放在ibdata1文件里边,在MySQL5.6.3之后的版本中,MySQL支持将undo log tablespace单独剥离出来,但这个特性依然很鸡肋:

  1. 要在安装数据库的时候,就指定好独立undo tablespace,在安装完成后不可更改;
  2. undo tablespace的space id必须从1开始,无法增加或者删除undo tablespace;

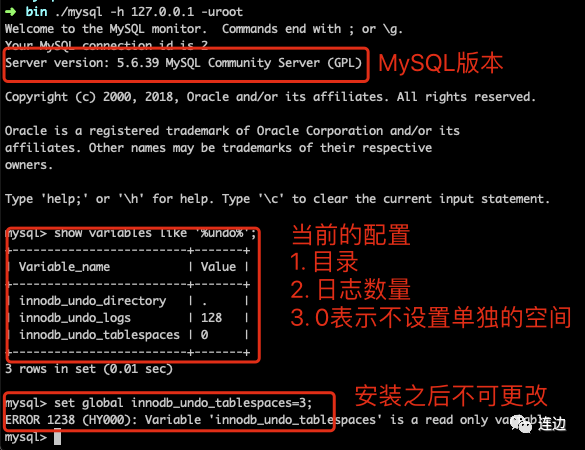

特意安装了MySQL5.6.39验证一波:

MySQL,undo log,事务回滚,多个行版本控制,表空间

到了MySQL5.7版本,终于引入期待已久的功能:即在线truncate undo tablespace(解决了第一个鸡肋点,可以在安装数据库之后更改undo tablespace)

MySQL8.0中,InnoDB再进一步,对undo log做了进一步的改进:

  1. 从8.0.3版本开始,默认undo tablespace的个数从0调整为2,也就是在8.0版本中,独立undo tablespace被默认打开。修改该参数为0会报warning并在未来不再支持;
  2. 无需从space_id 1开始创建undo tablespace,这样解决了In-place upgrade或者物理恢复到一个打开了Undo tablespace的实例所产生的space id冲突。不过依然要求undo tablespace的space id是连续分配的;

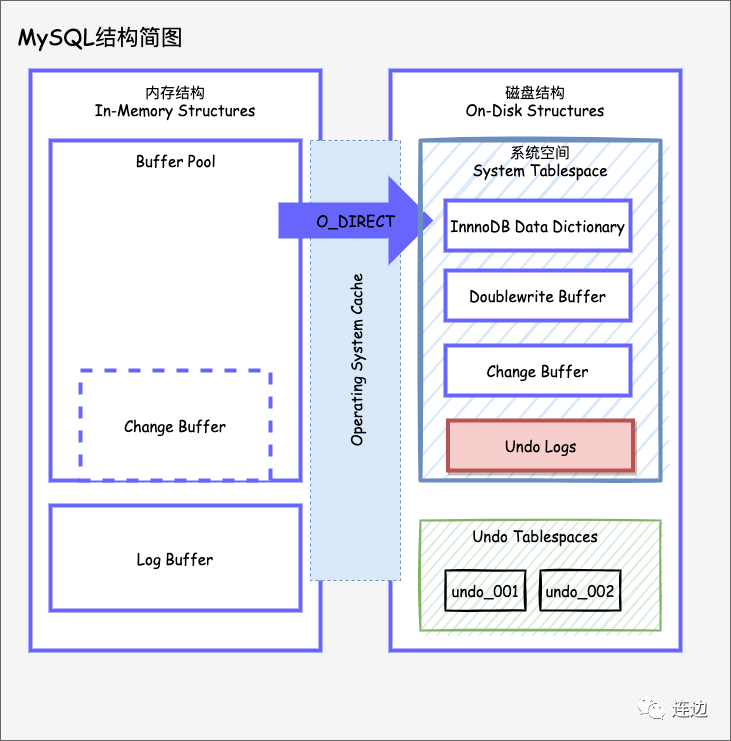

根据官方的MySQL结构图,我画了MySQL的结构简图,描述了undo log在数据库磁盘中的位置,只需要关注简图中画红色方框绿色方框的模块。

MySQL,undo log,事务回滚,多个行版本控制,表空间

我们会发现,随着MySQL版本的迭代,已经把undo log单独剥离出来了,那我们思考一下:为什么要支持把undolog的tablespace单独剥离出来呢?

这是从性能的角度来考量的。原先的undolog和系统表空间共享一个表空间,这样在记录undolog的时候,和其他的一些使用系统表空间来存储的操作肯定会存在磁盘I/O的竞争。但是如果我们把undolog的表空间单独拉出来,支持让其自定义目录和表空间的数量,这样我们可以把undolog配置单独的磁盘目录,提高undo log日志的读写性能,也能方便DBA操作。

阅读到这里,我们弄清楚了undo log是储存在单独的undo tablespace,接下来我们继续研究undo tablespace是以什么样的结构储存日志内容的。

undo tablespace – 表空间

在MySQL中,undo tablespace定义了回滚段 rollback segments 用来存放undo log。

我们这里来看一下undo tablespace的结构体源码。

(ps:我们还是要养成看源码的习惯,我们搜索到的知识观点很多,如何甄别观点的对与错,只有从源码层面找到答案,当然这里看MySQL源码只是为了进一步说明undo tablespace表空间定义了多个rollback segments – rseg)

我的源码版本是8.0.13,可以给订阅号「连边」发送指令mysql8013获取源码包,也可以自己在github上找对应的版本。

unbo tablespace表空间结构体源码路径

mysql-server-mysql-8.0.13/storage/innobase/include/trx0purge.h

undo tablespace结构体定义

/** An undo::Tablespace object is used to easily convert betweenundo_space_id and undo_space_num and to create the automatic file_nameand space name.  In addition, it is used in undo::Tablespaces to trackthe trx_rseg_t objects in an Rsegs vector. So we do not allocate theRsegs vector for each object, only when requested by the constructor. */struct Tablespace { /** ... **/ private:  /** Undo Tablespace ID. */  space_id_t m_id;  /** Undo Tablespace number, from 1 to 127. This is the  7-bit number that is used in a rollback pointer.  Use id2num() to get this number from a space_id. */  space_id_t m_num;  /** The tablespace name, auto-generated when needed from  the space number. */  char *m_space_name;  /** The tablespace file name, auto-generated when needed  from the space number. */  char *m_file_name;  /** The tablespace log file name, auto-generated when needed  from the space number. */  char *m_log_file_name;  /** List of rollback segments within this tablespace.  This is not always used. Must call init_rsegs to use it. */  Rsegs *m_rsegs;};

从上边的源码可知,在我们的undo tablespace表空间结构体定义里边,有Rsegs的定义,这个就是我们前边说的回滚段(Rollback Segments),我们继续从源码来研究回滚段(Rollback Segments)结构体。

resg – 回滚段

回滚段结构体源码路径

mysql-server-mysql-8.0.13/storage/innobase/include/trx0types.h

回滚段rseg结构体源码

undo log tablespace结构体中Rsegstrx_rseg_tstd::vector封装

/** The rollback segment memory object */struct trx_rseg_t {  /*--------------------------------------------------------*/  /** rollback segment id == the index of its slot in the trx  system file copy */  ulint id;  /** mutex protecting the fields in this struct except id,space,page_no  which are constant */  RsegMutex mutex;  /** space ID where the rollback segment header is placed */  space_id_t space_id;  /** page number of the rollback segment header */  page_no_t page_no;  /** page size of the relevant tablespace */  page_size_t page_size;  /** maximum allowed size in pages */  ulint max_size;  /** current size in pages */  ulint curr_size;  /*--------------------------------------------------------*/  /* Fields for update undo logs */  /** List of update undo logs */  UT_LIST_BASE_NODE_T(trx_undo_t) update_undo_list;  /** List of update undo log segments cached for fast reuse */  UT_LIST_BASE_NODE_T(trx_undo_t) update_undo_cached;  /*--------------------------------------------------------*/  /* Fields for insert undo logs */  /** List of insert undo logs */  UT_LIST_BASE_NODE_T(trx_undo_t) insert_undo_list;  /** List of insert undo log segments cached for fast reuse */  UT_LIST_BASE_NODE_T(trx_undo_t) insert_undo_cached;  /*--------------------------------------------------------*/  /** Page number of the last not yet purged log header in the history  list; FIL_NULL if all list purged */  page_no_t last_page_no;  /** Byte offset of the last not yet purged log header */  ulint last_offset;  /** Transaction number of the last not yet purged log */  trx_id_t last_trx_no;  /** TRUE if the last not yet purged log needs purging */  ibool last_del_marks;  /** Reference counter to track rseg allocated transactions. */  std::atomic<ulint> trx_ref_count;};

每个回滚段维护了一个Rollback Segment Header Page,限于篇幅,这里不再深入研究,因为他不影响我们继续阅读,如果感兴趣的读者,可以看我最后贴出来的链接深入了解。

undo tablespace 储存结构示意图

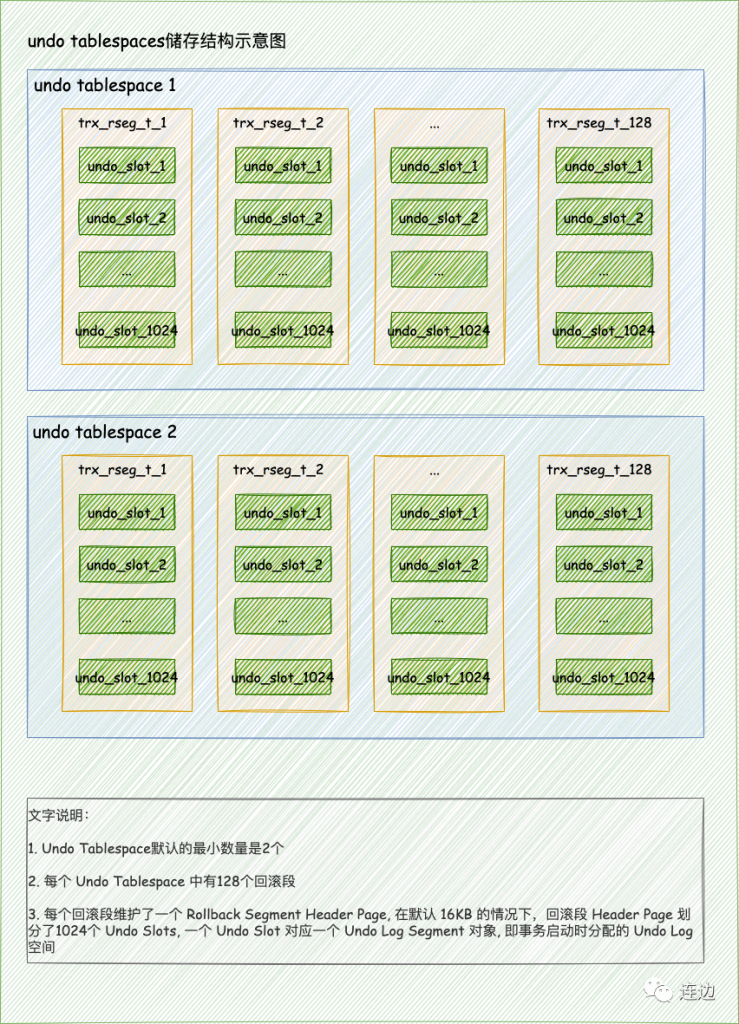

为了巩固前边说的内容,这里我画了一张undo tablespace表空间结构图,希望能帮您巩固。

MySQL,undo log,事务回滚,多个行版本控制,表空间

undo log的类型

为了更好的处理回滚,undo log和之前说的redo log记录物理日志不一样,它是逻辑日志,可以认为当delete一条记录时,undo log中会记录一条对应的insert记录,反之亦然,当update一条记录时,它记录一条对应相反的update记录。 对应着undo log的两种类型,分别是 insert undo logupdate undo log

insert undo log长啥样

对于 insert 类型的sql,会在undo log中记录下方才你insert 进来的数据的ID,根据ID完成精准的删除。

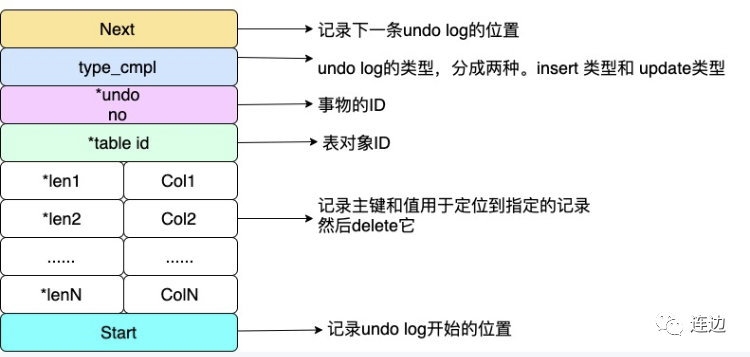

insert 类型的undo log长下面这样:

MySQL,undo log,事务回滚,多个行版本控制,表空间

可能你打眼一看上图就能知道各部分都有啥用。但是,不知道你会不会纳闷这样一个问题:不是说对于insert 类型的undo log MySQL记录的是方才插入行ID吗?怎么上图整出来的了这么多Col1、Col2、Col2。其实是MySQL设计的很周到,因为它是针对联合主键设计的。

update undo log长啥样

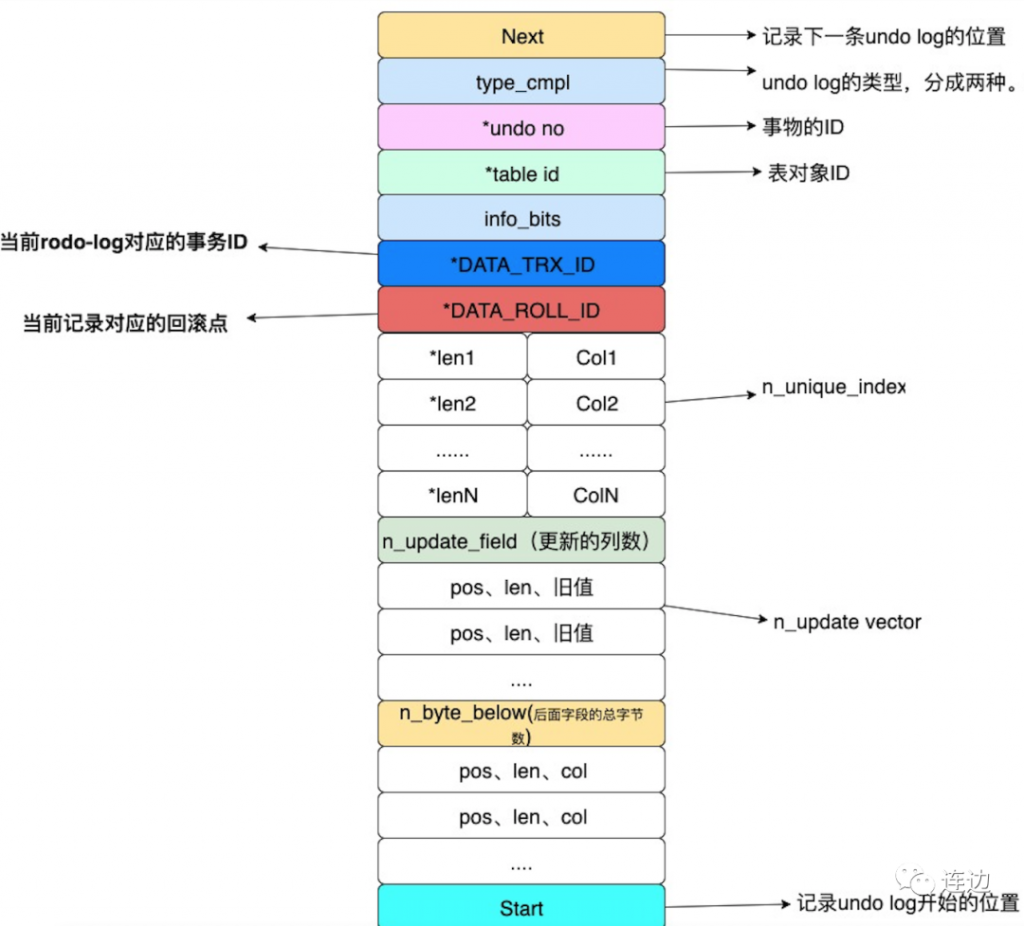

一条update sql对应undolog长如下这样:

MySQL,undo log,事务回滚,多个行版本控制,表空间

通过上边的基础铺垫,来到我们的实战分析环节。

场景实战

事务怎么回滚的?

举一个举例的案例来说明该过程。

insert类型的undo log

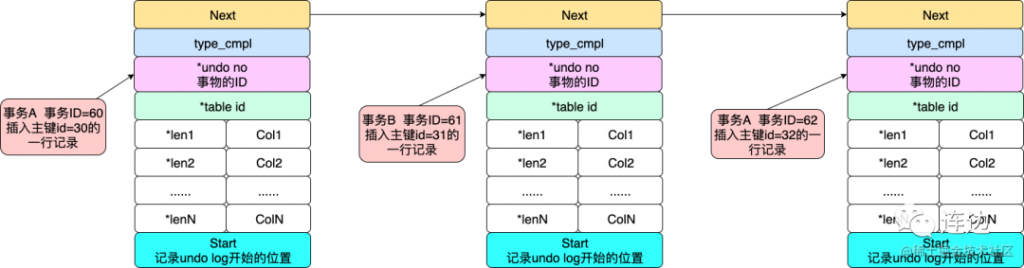

对于insert类型的sql,会在undo log中记录下insert 进来的数据的ID,当你想roll back时,根据ID完成精准的删除。对于delete类型的sql,会在undo log中记录方才你删除的数据,当你回滚时会将删除前的数据insert 进去。对于update类型的sql,会在undo log中记录下修改前的数据,回滚时只需要反向update即可。对于select类型的sql,别费心了,select不需要回滚。先看一个简单的insert undo log 链条

MySQL,undo log,事务回滚,多个行版本控制,表空间

有一个注意点:因为单纯的insert sql不涉及多MVCC的能力。所以一旦事务commit,这条insert undo log就可以直接删除了。

update类型的undo log

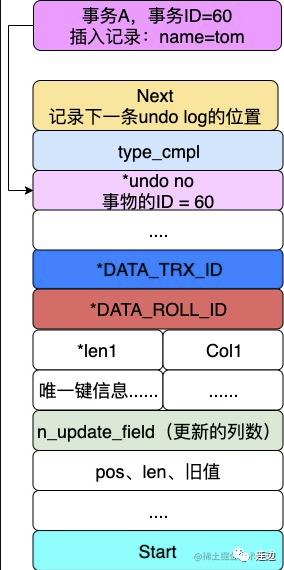

为了方便画图,重点突出链条的概念我省略了update undo log的部分内容 一个事物A开启后插图了一条记录:name = tom,MySQL会记录下这样一条undo log

MySQL,undo log,事务回滚,多个行版本控制,表空间

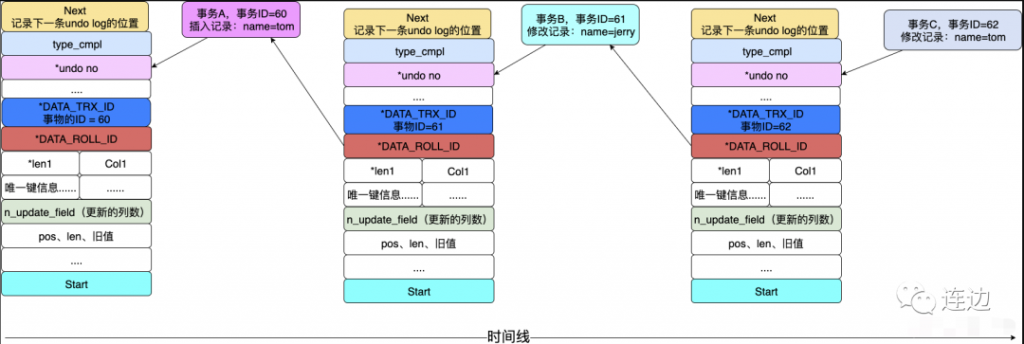

随后先后来了两个事物:事物B,事物ID=61,它执行sql将name 改成jerry。事物C,事物ID=62,它执行sql将name 改成tom。于是MySQL记录下这样一条新的undo log

MySQL,undo log,事务回滚,多个行版本控制,表空间

你可以看到,MySQL会将对一行数据的修改undo log通过DATA_ROLL_ID指针连接在一起形成一个undo log链表链条。这样事物C如果想回滚,他会将数据回滚到事物B修改后的状态。而事物B想回滚他会将数据回滚到事物A的状态。

浅谈MVCC工作原理

undo log在事务开启之前就产生,当事务提交的时候,不会删除undo log,因为可能需要rollback操作,要执行回滚(rollback)操作时,从缓存中读取数据。InnoDB会将事务对应的日志保存在删除list中,后台通过purge线程进行回收处理。

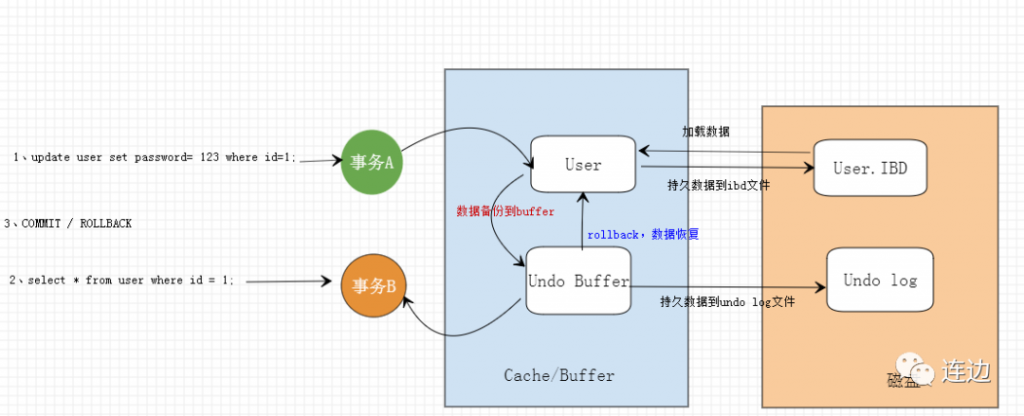

还是以一条sql执行update、select过程来浅析MVCC的工作原理:

执行update操作,事务A提交时候(事务还没提交),会将数据进行备份,备份到对应的undo buffer,undo log保存了未提交之前的操作日志,User表数据肯定就是持久保存到InnoDB的数据文件IBD,默认情况。

这时事务B进行查询操作,是直接读undo buffer缓存的,这时事务A还没提交事务,要回滚(rollback),是不读磁盘的,先直接从undo buffer缓存读取。

MySQL,undo log,事务回滚,多个行版本控制,表空间

总结

这篇文章到这里就写完了,从undo log概念出发,依次介绍了生成undo log、存放在哪里并且以什么方式储存的,最后结合场景实战分析了undo log的变化过程。

文章中使用的源码是MySQL8.0.13,如果有兴趣的,可以直接关注「连边」订阅号,回复mysql8013获取源码包。Java同学的快捷查看方式:解压源码,使用IntelliJ IDEA编辑器,然后根据文中的文件路径查看代码即可。
